وقتی صحبت از ساخت سولههای صنعتی، انبارها یا گلخانههای مدرن به میان میآید، یک نام بارها شنیده میشود: پروفیل زد. سوال اینجاست پروفیل زد چیست؟ اگر بخواهیم خیلی ساده اما فنی توضیح بدهیم، هندسه باز مقطع پروفیل Zشکل میتواند بارهای واردشده به سقف و دیواره سازه را بهصورت متعادل منتقل کند و در عین حال، بدون تحمیل وزن اضافه، یک شالوده مقاوم برای اجرای پوشش سقف ایجاد کند. همین ترکیبِ استحکام، وزن پایین، اجرای سادهتر و امکان همپوشانی باعث شده پروفیل زد سوله در بسیاری از سازههای سبک و نیمهسنگین به انتخاب اول مهندسان تبدیل شود.
انتخاب اشتباه ضخامت پروفیل Z سوله میتواند مستقیماً روی عملکرد سازه، هزینه پروژه و حتی ایمنی تاثیر بگذارد. در این راهنمای تخصصی از امروز آهن، از نگاه فنی، اجرایی و تجربه واقعی بازار بررسی میکنیم که زد پرلین چیست، چه کاربردی دارد، چگونه تولید میشود، چه انواعی دارد.
اگر قصد دارید ابتدا با خانواده کامل مقاطع فولادی آشنا شوید، پیشنهاد میکنیم مقاله تخصصی پروفیل چیست را نیز مطالعه کنید.
پروفیل زد (Z Purlin) چیست و چه کاربردی در سوله دارد؟
اگر بخواهیم از دیدگاه هندسی و ساختاری به این مقطع نگاه کنیم، پروفیل زد (یا همان زد پرلین) از سه بخش اصلی تشکیل شده است: دو بال موازی و یک جان (Web) که با زاویهای مشخص به هم متصل شدهاند و فرم این مقطع (Z) بهصورت شکسته و پلهای است.
برخلاف مقاطع بسته مانند لوله یا قوطی که تمام سطوح آنها احاطه شده است، پروفیل زد در دسته مقاطع باز (Open Section) قرار میگیرد. این ویژگی باز بودن صرفاً یک ویژگی ظاهری نیست؛ بلکه یک مزیت مهندسی است که به طور ذاتی، فرآیند نصب سازه و انجام اتصالات فلزی را بسیار سریعتر و آسانتر از مقاطع بسته میکند.
تاریخچه پروفیل زد
تاریخچه پیدایش پروفیل زد از یک نیاز مهم در صنعت ساختوساز شکل گرفت. در گذشته، اجرای سقف در پروژههای سنگین صنعتی، فرآیندی زمانبر و پرهزینه بود که نیاز به تجهیزات پیچیده داشت. مهندسان برای بهینهسازی اسکلت فلزی، بهدنبال مقطعی بودند که هم وزن بسیار کمی داشته باشد و هم بتواند بدون ایجاد بار اضافی، استحکام لازم را برای نگهداشتن پوشش سقف فراهم کند. نتیجه این جستجو، تولید زد پرلین بود؛ مقطعی که اجازه میدهد اجزای سقف به صورت مستقل و با دقت بالا طراحی شده و سپس به تیر و ستونها یا خرپاها متصل شوند.
چرا از پروفیل زد (Z-Purlin) استفاده میکنیم؟ (مزایا و ویژگیها)
پروفیل Z شکل به دلیل طراحی مهندسی خود، توانسته نسبت مطلوبی میان مقاومت، وزن و سرعت اجرا ایجاد کند. ولی هیچ مقطع فولادی بدون محدودیت نیست و پروفیل زد هم از این قاعده مستثنی نیست.
مزایای پروفیل زد سوله
- وزن پایین و کاهش بار مرده سازه
- سرعت نصب بالا در پروژههای صنعتی
- قابلیت همپوشانی در دهانههای بزرگ
- مناسب برای سقفهای شیبدار و سوله
- کاهش مصرف فولاد و هزینه اجرا
- امکان اجرای سریعتر اتصالات
معایب و محدودیتهای پروفیل Z
- حساسیت بیشتر به پیچش در صورت طراحی اشتباه
- نیاز به انتخاب دقیق ضخامت بر اساس بار سازه
- وابستگی کیفیت نهایی به فرآیند رول فرمینگ
- افت عملکرد در اجرای غیراصولی یا جانمایی اشتباه
تفاوت پروفیل زد و پروفیل C چیست؟
یکی از رایجترین سوالات هنگام انتخاب پرلین سقفی که از کارشناسان ما سوال میشود؛ این است که پروفیل زد بهتر است یا پروفیل C؟ اگرچه هر دو مقطع در سازههای فلزی استفاده میشوند، اما رفتار سازهای آنها یکسان نیست.
اصلیترین تفاوت میان این دو مقطع، در نوع اتصال و رفتار سازهای آنها دیده میشود. پروفیل C معمولاً برای دهانههای کوتاهتر و پروژههای سبک مناسب است؛ درحالیکه پروفیل زد در سولهسازی عملکرد بهتری ارائه میدهد.
چه زمانی پروفیل Z انتخاب بهتری نسبت به پروفیل C است؟
به زبان ساده، هرجا نیاز به دهانه بلندتر، انتقال بار بهتر و وزن اقتصادیتر باشد، معمولاً پروفیل Z سوله انتخاب مناسبتری خواهد بود. اگر پروژه دارای شرایط زیر باشد، پروفیل زد گزینه منطقیتری است:
- سوله با دهانه بلند
- سقف شیبدار صنعتی
- بار برف و باد بالا
- نیاز به کاهش وزن سازه
- اجرای سریعتر با اتصالات همپوشانیدار
کاربرد پروفیل زد در صنایع مختلف
بیشترین کاربرد پروفیل Z در سولههای صنعتی، سالنهای تولید، انبارها، گلخانهها و سازههای فلزی پیشساخته دیده میشود. استفاده از زد پرلین نسبت به بسیاری از مقاطع سنتی عملکرد اجرایی مناسبتری دارد. در ادامه به توضیحات دقیق تر هرکاربرد از این مقطع خواهیم پرداخت:

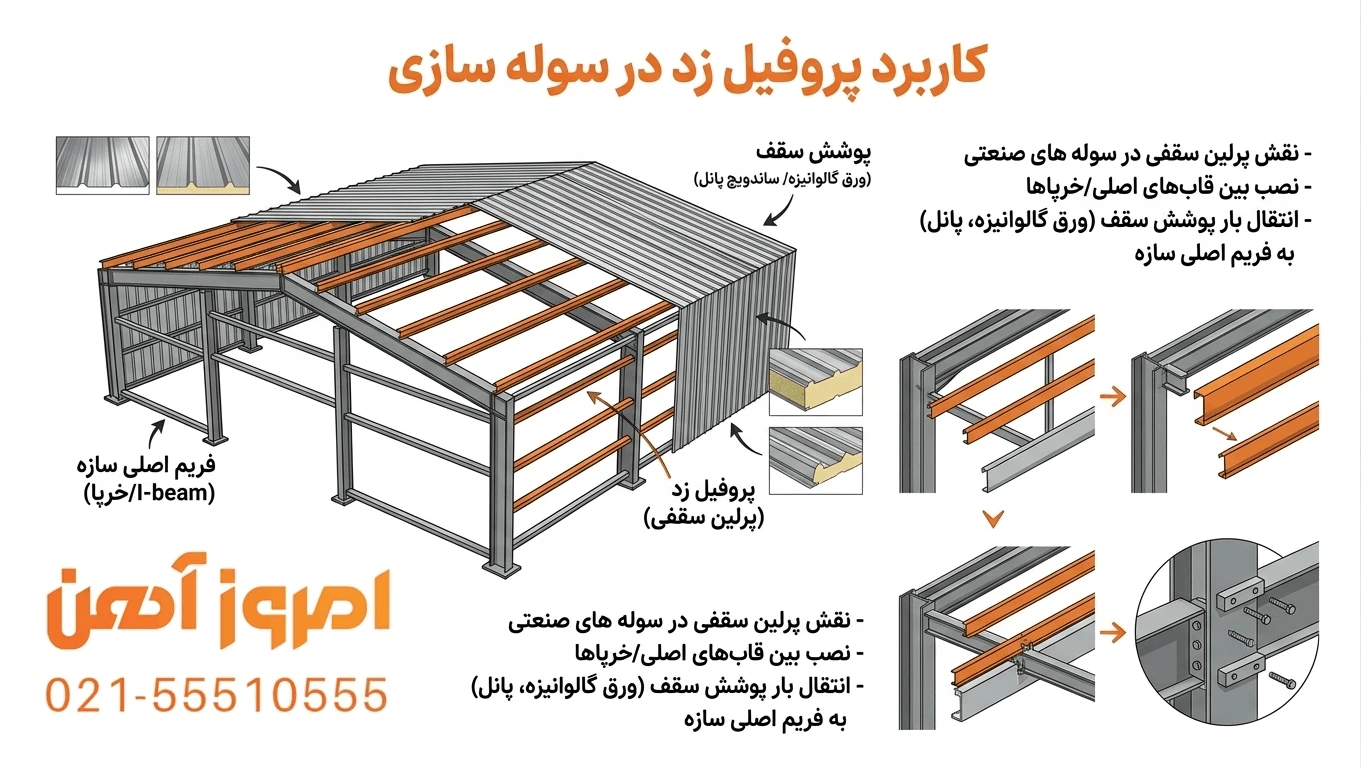

کاربرد پروفیل زد در سوله سازی
در سولههای صنعتی، پروفیل زد نقش پرلین سقفی را دارد و بین قابهای اصلی یا خرپاها نصب میشود. وظیفه اصلی آن انتقال بار پوشش سقف (ورق گالوانیزه، ساندویچ پانل یا پوششهای سبک) به فریم اصلی سازه است.
در خصوص انواع پروفیلهای ساختمانی میتوانید به صورت مجزا با مطالعه این محتوا تخصصی از بقیه مصالح که در اسکلت بندی ساختمان سازی استفاده میشوند مطلع شوید. در این محتوا صرفا به بررسی کاربردهای پروفیل زد در صنعت ساختمان پرداخته شده است.

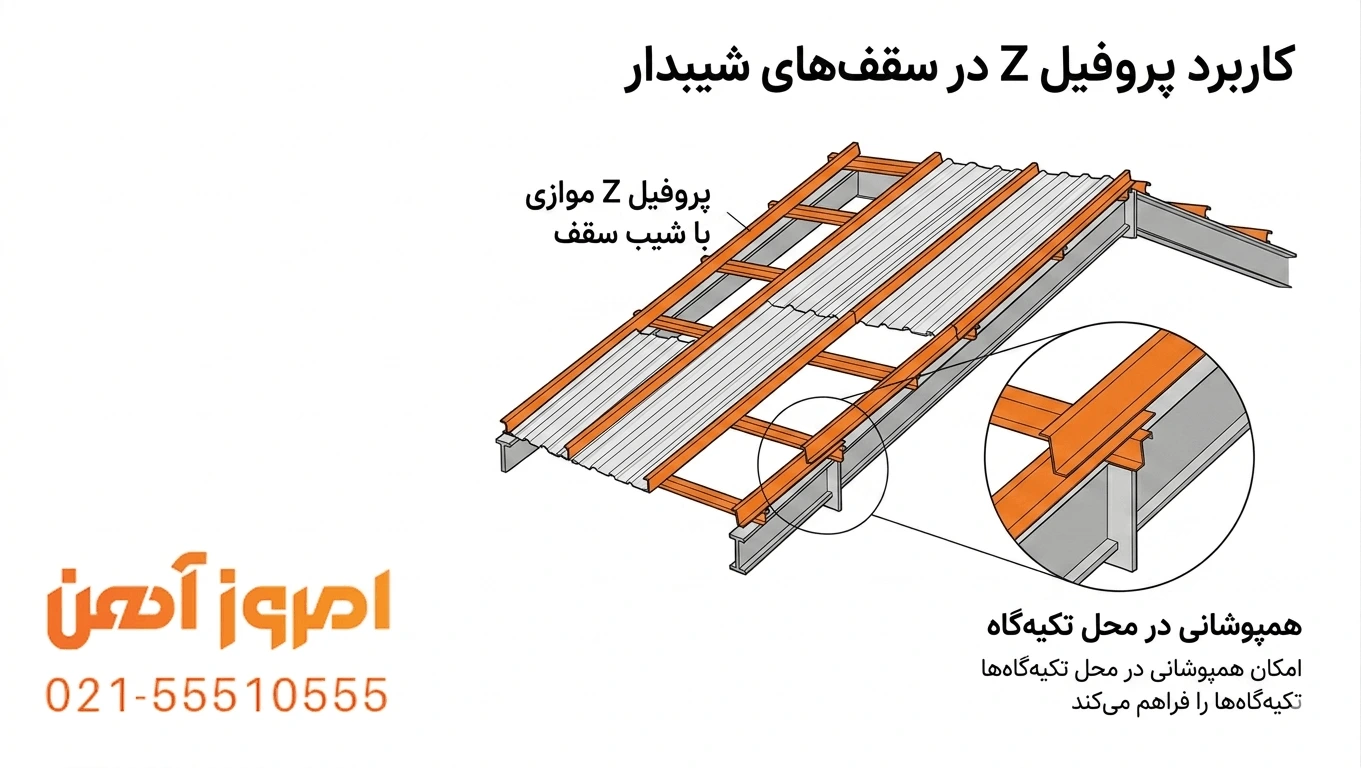

کاربرد پروفیل Z در سقفهای شیبدار
در سقفهای شیبدار، پروفیل زد بهصورت موازی با شیب سقف نصب میشود وپیش تر نیز اشاره شد به دلیل فرم هندسی خود، امکان همپوشانی در محل تکیهگاهها را فراهم میکند.

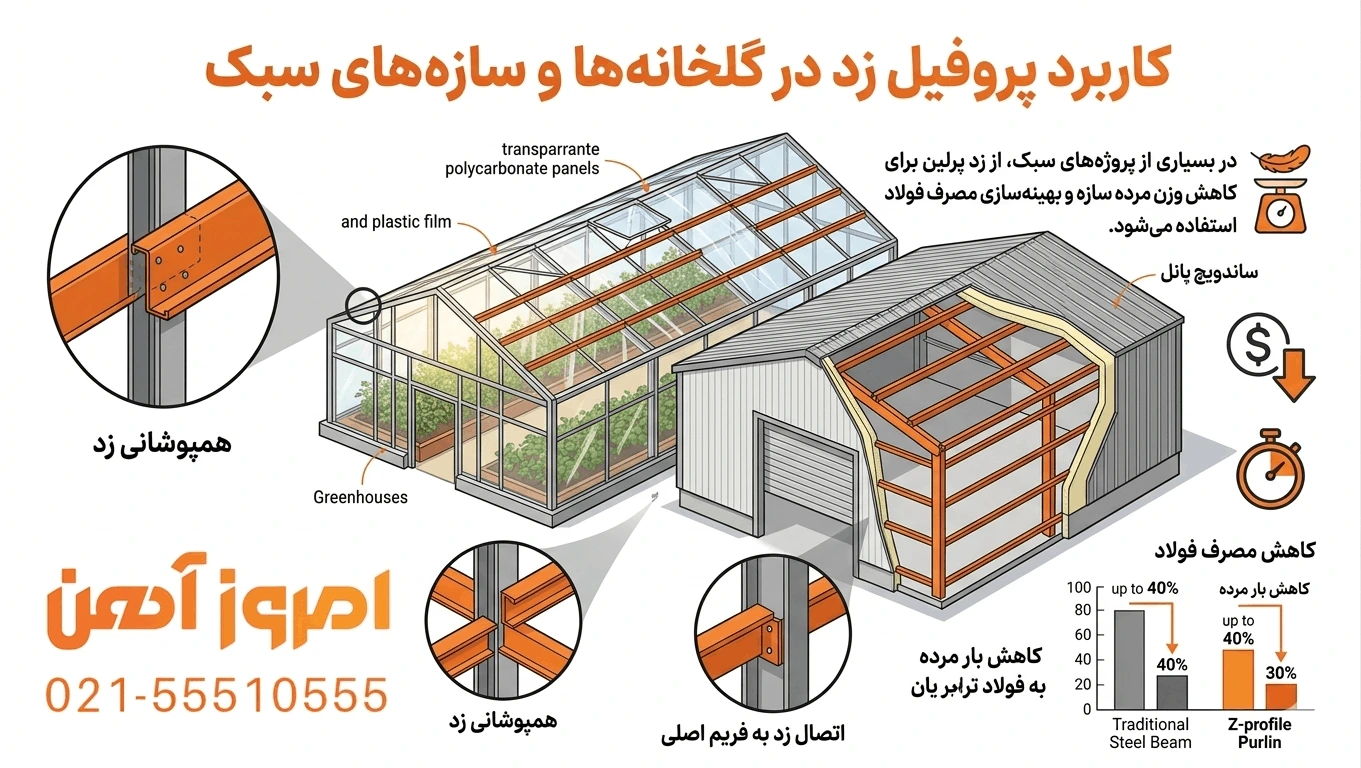

کاربرد پروفیل زد در گلخانهها و سازههای سبک
در بسیاری از پروژههای سبک، از زد پرلین برای کاهش وزن مرده سازه و بهینهسازی مصرف فولاد استفاده میشود.

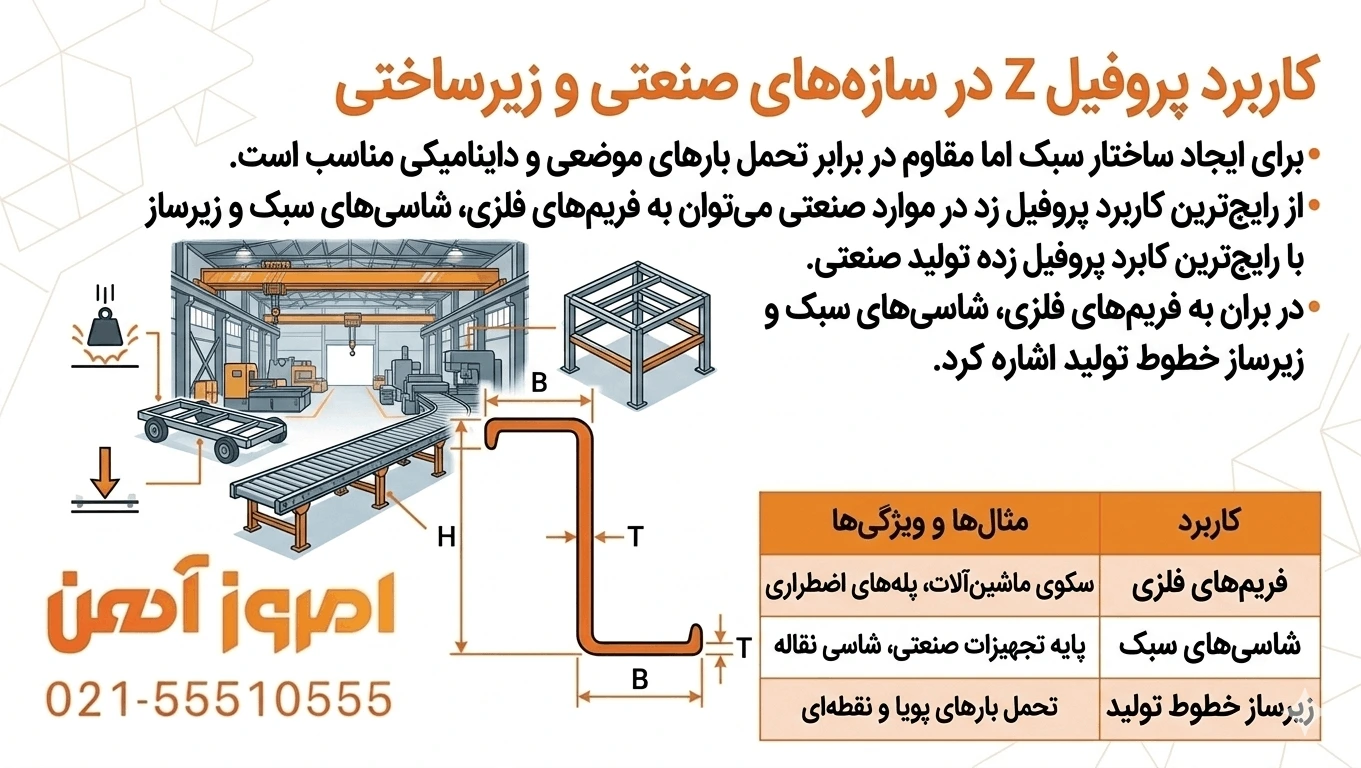

کاربرد پروفیل Z در سازههای صنعتی و زیرساختی
برای ایجاد ساختار سبک اما مقاوم در برابر تحول بارهای موضعی و داینامیکی مناسب است. از رایج ترین کاربرد پروفیل زد در موارد صنعتی میتوان به فریم های فلزی، شاسیهای سبک و زیرساز خطوط تولید اشاره کرد.
انواع پروفیل زد چیست؟ بر اساس ضخامت، شکل و سایز
پروفیل زد بر اساس ضخامت (سبک، نیمهسنگین، صنعتی)، شکل ظاهری (ساده، لبهدار، پانچدار) و سایز (Z16 تا Z22) دستهبندی میشود. هر نوع از زد پرلین برای کاربردهای متفاوت در سولهسازی، سقفهای شیبدار و سازههای فلزی سبک و صنعتی استفاده میشود.

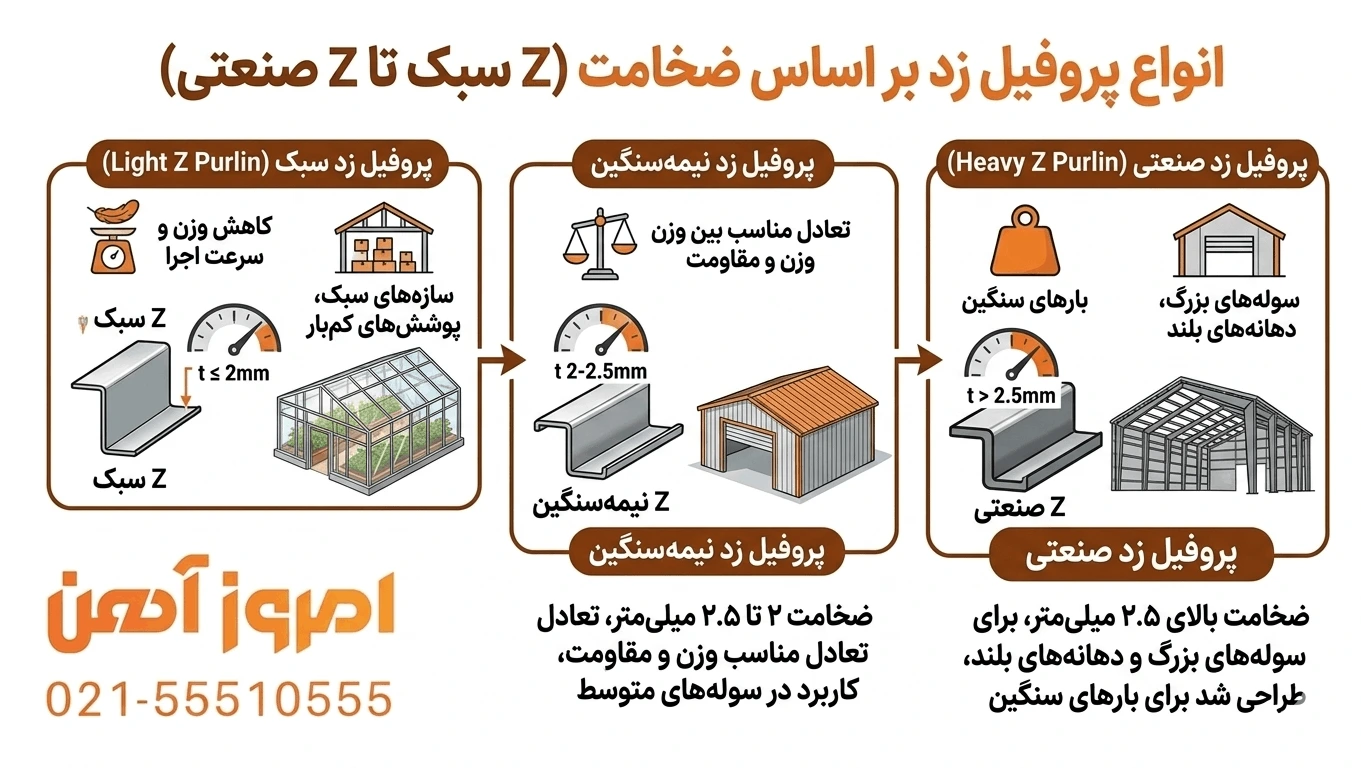

انواع پروفیل زد بر اساس ضخامت( Z سبک تا Z صنعتی)
پروفیل زد سبک (Light Z Purlin)
پروفیل Z سبک با ضخامت حدودی تا 2 میلیمتر تولید میشود و برای سازههای سبک، گلخانهها و پوششهای کمبار استفاده میشود. این نوع تمرکز بیشتری روی کاهش وزن و سرعت اجرا دارد.
پروفیل زد نیمهسنگین
این نوع معمولاً ضخامت حدود 2 تا 2.5 میلیمتر دارد. و تعادل مناسبی بین وزن و مقاومت ایجاد میکند. در سولههای متوسط بیشترین کاربرد را دارد.
پروفیل زد صنعتی (Heavy Z Purlin)
پروفیل زد صنعتی با ضخامت بالاتر از 2.5 میلیمتر تولید میشود و برای سولههای بزرگ، دهانههای بلند و بارهای سنگین طراحی شده است.
| نوع پروفیل Z | ضخامت | ویژگی | کاربرد |
| Z سبک | تا حدود 2 میلیمتر | وزن کم، اجرای سریع | گلخانهها، سقفهای سبک، دهانه کوتاه |
| Z نیمهسنگین | 2 تا 2.5 میلیمتر | تعادل بین وزن و مقاومت | سولههایی با متراژ متوسط |
| Z سنگین یا صنعتی | 2.5 میلیمتر به بالا | مقاومت بالا، پایداری زیاد | سولههای صنعتی، دهانههای بلند |
جدول بالا برای پاسخ به سوال اینکه چطور ضخامت پروفیل زد مناسب پروژه انتخاب کنیم آورده شده. با آگاهی از نوع پروفیل براساس ضخامت و ویژگی به همراه کاربرد دقیق از خطاهای رایج پروژه جلوگیری کنید.

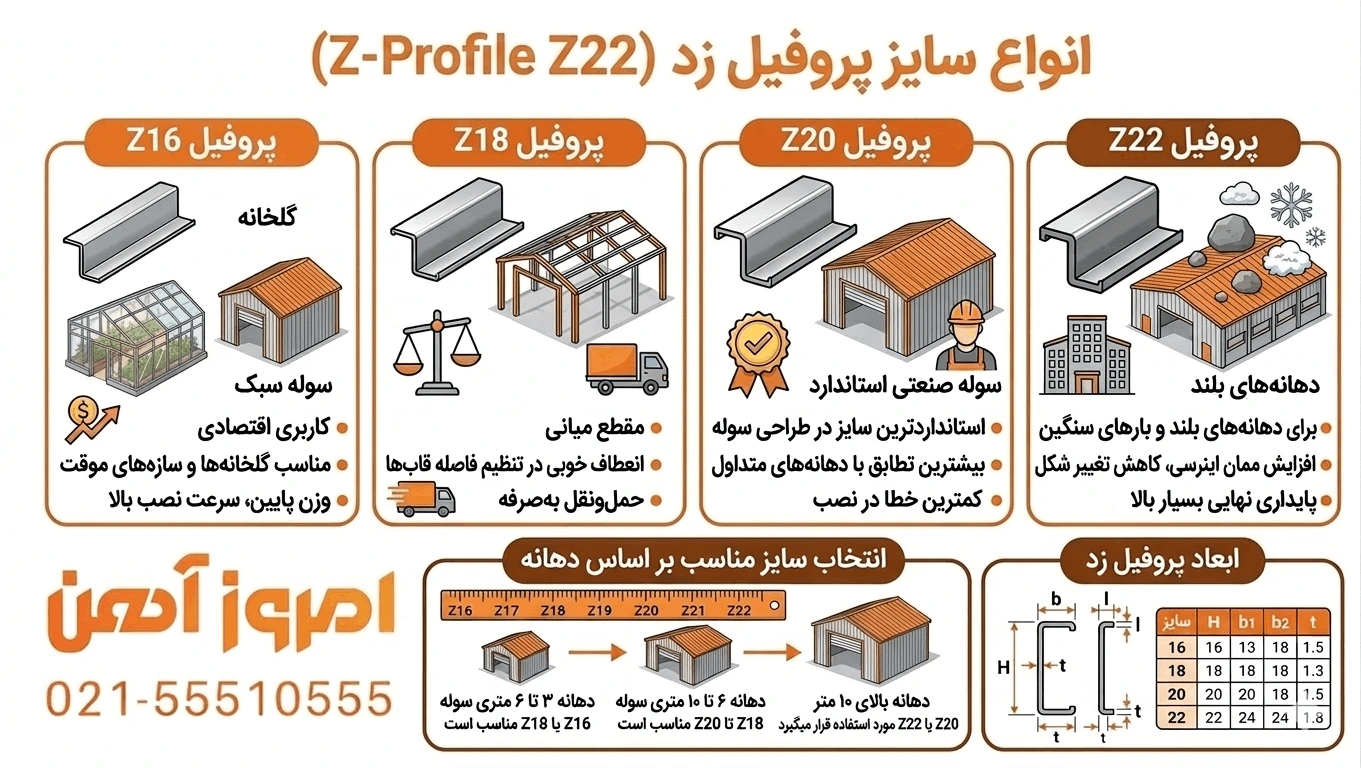

جدول مشخصات پروفیل z؛ انواع ضخامت(Z16 تا Z22)
در جدول مشخصات پروفیل Z به تفکیک Z16 تا Z24 به تفکیک هرکدام ابعاد عددی ضخامت، عرض بالها، ارتفاع جان و طول شاخه برای شمل درج شده.
| نام Z | ارتفاع جان (mm) | عرض بالها (mm) | ضخامت (mm) | طول شاخه |
| Z16 | 160 | 60 × 70 | 1.5 – 2.5 | 6 m |
| Z18 | 180 | 70 × 80 | 2 – 3 | 6 m |
| Z20 | 200 | 80 × 90 | 2 – 3 | 6 m |
| Z22 | 220 | 80 × 100 | 2.5 – 3 | 6 m |
پروفیل Z16
دیدگاه متخصصان امروز آهن: پروفیل Z16 معمولاً مناسب سازههای سبک و دهانه کوتاه (کاربری اقتصادی) است. مانند گلخانهها، سولههای سبک و سازههای موقت.
تجربههای پروژهای امروز آهن: از نظر اجرایی در پروژههای سبک، این سایز به دلیل وزن پایینتر باعث سرعت بالاتر نصب و کاهش هزینه حمل میشود. با توجه به ضخامت پروفیل Z16، وزن تقریبی آن به شرح زیر است:
ضخامت ۲ میلیمتری: وزن تقریباً ۴.۹ کیلوگرم
ضخامت ۲.۵ میلیمتری: وزن تقریباً ۶ کیلوگرم
ضخامت ۳ میلیمتری: وزن تقریباً ۷.۲ کیلوگرم
پروفیل Z18
نظر مهندسان امروز آهن: پروفیل Z18 از نظر طراحی سازهای، یک مقطع میانی محسوب میشود . این سایز زمانی کاربرد دارد که دهانه نه آنقدر کوتاه است که Z16 کافی باشد و نه آنقدر بلند که نیاز به Z20 یا Z22 وجود داشته باشد.
تجربه اجرایی: تجربه نشان داده این سایز در اجرا، هم از نظر حملونقل بهصرفه است و هم در نصب، انعطاف خوبی در تنظیم فاصله قابها دارد. با توجه به ضخامت پروفیل Z18، وزن تقریبی آن به شرح زیر است:
ضخامت ۲ میلیمتری: وزن تقریباً ۵.۲ کیلوگرم
ضخامت ۲.۵ میلیمتری: وزن تقریباً ۶.۵ کیلوگرم
ضخامت ۳ میلیمتری: وزن تقریباً ۷.۷ کیلوگرم
پروفیل Z20
عقیده متخصصان امروز آهن: Z20 یکی از استانداردترین سایزهای مورد استفاده در طراحی پروفیل Z سوله است. از لحاظا اجرایی در اکثر پروژههای صنعتی سبک تا نیمهسنگین، Z20 بهعنوان انتخاب پیشفرض استفاده میشود. تجربه پیمانکاران نشان میدهد این سایز بیشترین تطابق را با دهانههای متداول سوله در ایران دارد و از نظر اجرا، کمترین خطا در نصب را ایجاد میکند. وزن تقریبی پروفیل Z20 به شرح زیز میباشد:
ضخامت ۲ میلیمتری: وزن تقریباً ۵.۵ کیلوگرم
ضخامت ۲.۵ میلیمتری: وزن تقریباً ۶.۸ کیلوگرم
ضخامت ۳ میلیمتری: وزن تقریباً ۸ کیلوگرم
ضخامت ۳.۵ میلیمتری: وزن تقریباً ۹.۵ کیلوگرم
پروفیل Z22
Z22 برای شرایطی طراحی میشود که دهانههای بلند و بارگذاریهای سنگین (برف، باد یا پوششهای سنگین سقف) وجود دارد. افزایش ارتفاع جان در این مقطع، باعث افزایش ممان اینرسی و در نتیجه کاهش تغییر شکل سازه میشود. از لحاظ اجرایی ، این سایز نیاز به دقت بیشتری در حمل و نصب دارد اما پایداری نهایی بسیار بالاتر است.
ضخامت ۲ میلیمتری: وزن تقریباً ۵.۸ کیلوگرم
ضخامت ۲.۵ میلیمتری: وزن تقریباً ۷.۲ کیلوگرم
ضخامت ۳ میلیمتری: وزن تقریباً ۸.۶ کیلوگرم
ضخامت ۳.۵ میلیمتری: وزن تقریباً ۱۰ کیلوگرم
| انتخاب سایز مناسب پروفیل زد بر اساس دهانه
|
|
| دهانه 3 تا 6 متری سوله | Z16 یا Z18 مناسب است. |
| دهانه 6 تا 10 متری سوله | استفاده از Z18 تا Z20 پیشنهاد میشود. |
| دهانه بالای 10 متر برای سوله | Z20 یا Z22 مورد استفاده قرار میگیرد.
|
در نهایت عواملی مثل بار برف منطقه، نوع پوشش سقف و فاصله قابها را نیز در انتخاب باید لحاظ شوند.
انواع پروفیل Z از لحاظ شکل هندسی
پروفیلهای Z را میتوان بر اساس شکل ظاهری و جزئیات هندسی در دستههای زیر قرار داد:

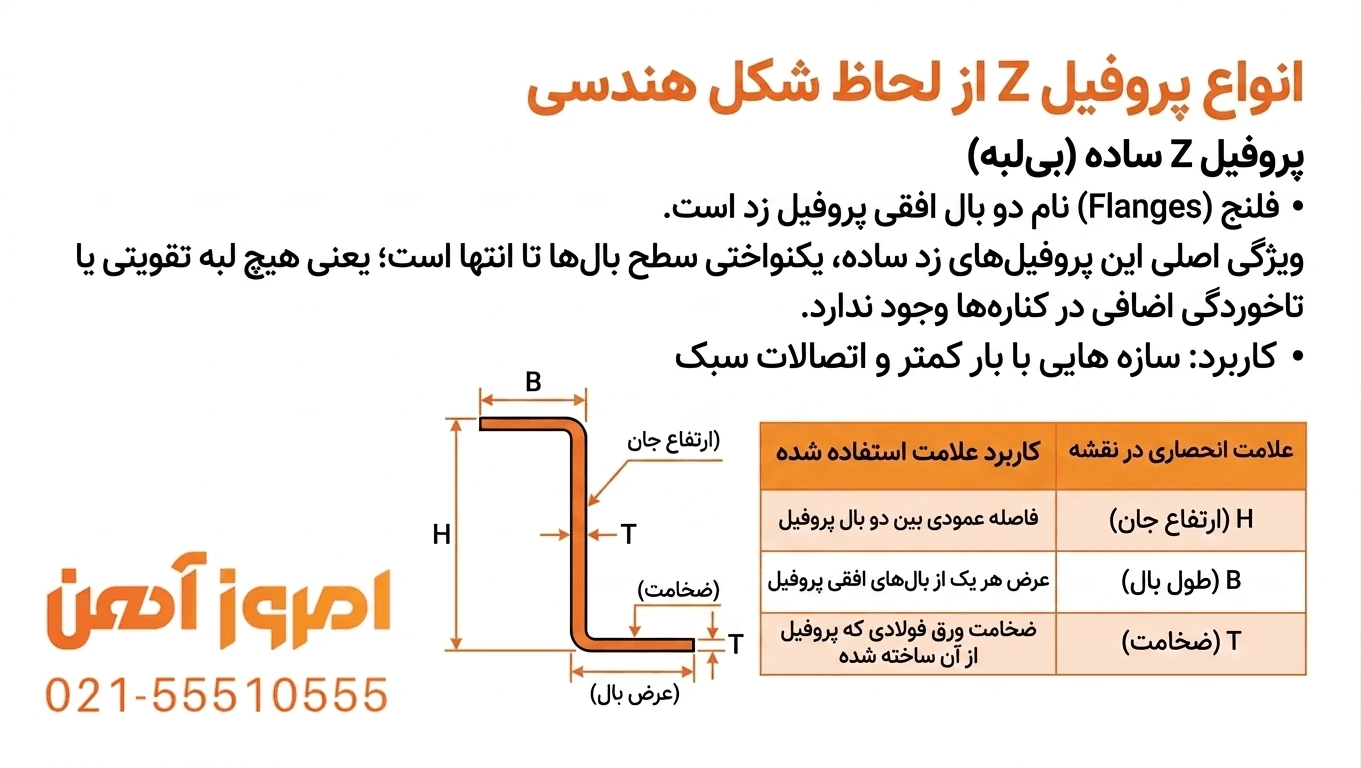

پروفیل Z ساده (بیلبه)
فلنج (Flanges) نام دو بال افقی پروفیل زد است. ویژگی اصلی این پروفیلهای زد ساده ، یکنواختی سطح بالها تا انتها است؛ یعنی هیچ لبه تقویتی یا تاخوردگی اضافی در کنارهها وجود ندارد.
کاربرد: سازه هایی با بار کمتر و اتصالات سبک
| علامت انحصاری در نقشه | کاربرد علامت استفاده شده |
| H (ارتفاع جان) | فاصله عمودی بین دو بال پروفیل |
| B (طول بال) | عرض هر یک از بالهای افقی پروفیل |
| T (ضخامت) | ضخامت ورق فولادی که پروفیل از آن ساخته شده |

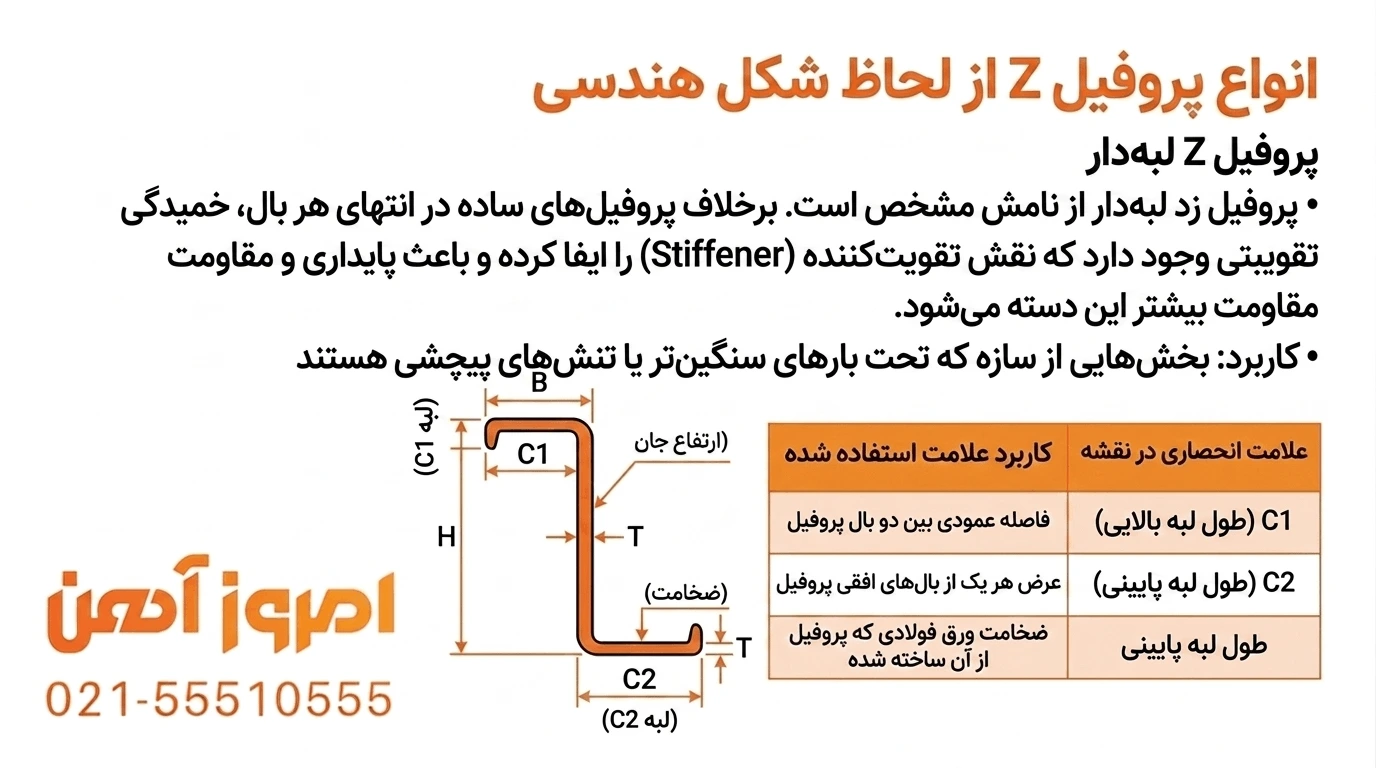

پروفیل Z لبهدار
پروفیل زد لبه دار از نامش مشخص است. برخلاف پروفیلهای ساده در انتهای هر بال، خمیدگی تقویتی وجود دارد که نقش تقویتکننده (Stiffener) را ایفا کرده و باعث پایداری و مقاومت بیشتر این دسته میشود.
کاربرد: بخشهایی از سازه که تحت بارهای سنگینتر یا تنشهای پیچشی هستند
| علامت انحصاری در نقشه | کاربرد علامت استفاده شده |
| C1 | طول لبه بالایی |
| C2 | طول لبه پایینی |

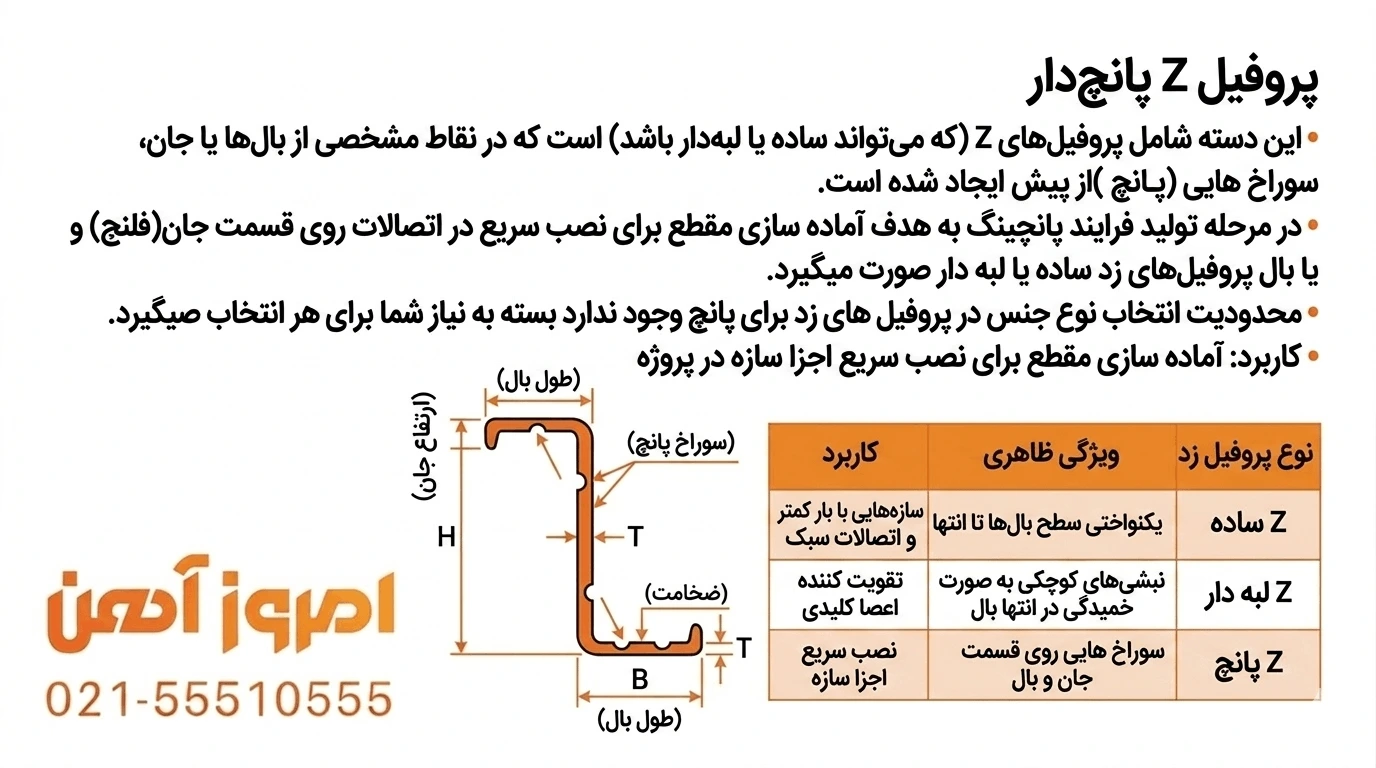

پروفیل Z پانچدار
این دسته شامل پروفیلهای Z (که میتواند ساده یا لبهدار باشد) است که در نقاط مشخصی از بالها یا جان، سوراخهایی (پانچ) از پیش ایجاد شده است. در مرحله تولید فرایند پانچینگ به هدف آماده سازی مقطع برای نصب سریع در اتصالات روی قسمت جان(فلنج) و یا بال پروفیلهای زد ساده یا لبه دار صورت میگیرد. محدودیت انتخاب نوع جنس در پروفیل های زد برای پانچ وجود ندارد بسته به نیاز شما برای هر انتخاب صورت میگیرد.
کاربرد: آماده سازی مقطع برای نصب سریع اجزا سازه در پروژه
در جدول مشخصات پروفیل زد؛ در قسمت زیر به جمع بندی انواع موجود براساس شکل ظاهری در بازار پرداختهایم:
| نوع پروفیل زد | ویژگی ظاهری | کاربرد |
| Z ساده | یکنواختی سطح بالها تا انتها | سازه هایی با بار کمتر و اتصالات سبک |
| Z لبه دار | نبشیهای کوچکی به صورت خمیدگی در انتها بال | تقویت کننده اعصا کلیدی |
| Z پانچ | سوراخ هایی روی قسمت جان و بال | نصب سریع اجزا سازه |
مشخصات فنی بال و جان پروفیل z
پروفیل Z (زد) دارای ساختاری با اجزای بال (Flange) و جان(web) است. علاوه بر این، لبههایی در انتهای بالها وجود دارد که به لبه (Leg) معروف هستند. در ادامه ابعاد مشخص هریک را نوشته ایم:
بالها (Flanges – B):
سایز بال بالا = از ۵۰ تا ۱۰۰ میلیمتر
سایز بال پایین = ۵۰ تا ۱۰۰ میلیمتر
لبهها (Legs – C1, C2):
سایز لبهی بالا = ۱۵ تا ۳۰ میلیمتر
سایز لبه پایین = ۱۵ تا ۳۰ میلیمتر
جان (Web – H):
حد فاصل بین بال پایین و بال بالا (ارتفاع)= ۱۰۰ تا ۴۰۰ میلیمتر
|
راهنمای جامع علائم پروفیل زد در نقشه |
|
| علامت انحصاری در نقشه | کاربرد علامت استفاده شده |
| H (ارتفاع جان) | فاصله بین دو بال پروفیل( Z)- همان حالت اریب بین دو سطح سکنواخت |
| B (طول بال) | عرض هر یک از بالهای افقی پروفیل |
| T (ضخامت) | ضخامت ورق فولادی که از آن ساخته شده |
| A
|
بال بالا پروفیل زد |
| B | بال پایین پروفیل زد |
| C1 | لبه بالا پروفیل زد |
| C2 | لبه پایین پروفیل زد |
این جدول به شما کمک میکند تا تمامی اجزا پروفیل زد با علائم اختصاصی آنها در نقشه و معانیشان را داشته باشید.

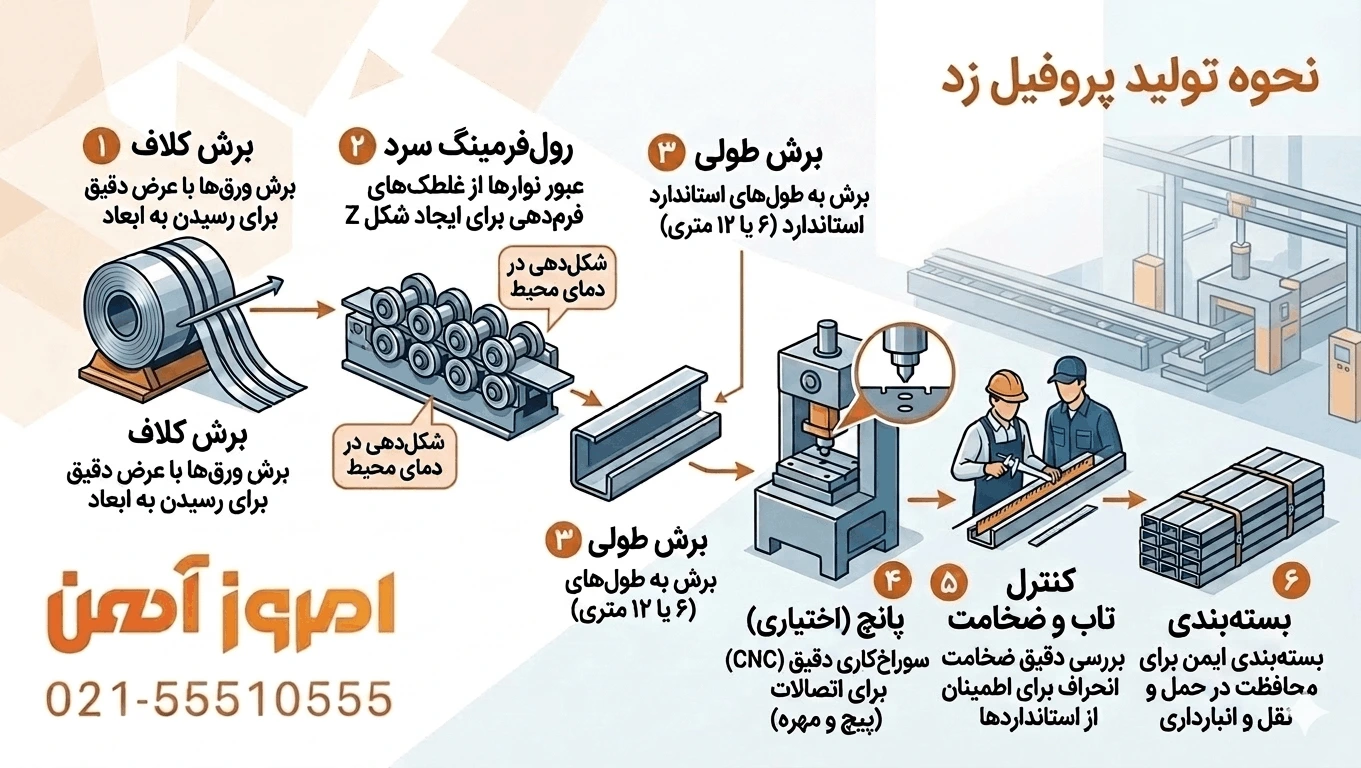

نحوه تولید پروفیل زد
تولید پروفیل زد یک فرآیند دقیق صنعتی است که عمدتاً از طریق روش نورد سرد انجام میشود. مراحل اصلی تولید عبارتند از:
برش کلاف: در این مرحله کلاف ورقهای فولادی باتوجه به عرض مورد نظر برای رسیدن به (ارتفاع، بال و لبه) به صورت باریک تر برش داده میشوند.
رولفرمینگ سرد (خمکاری و فرمدهی): در این مرحله نوارهای برش داده شده در مرحله قبل از غلطکها (Rollers) عبور میدهند. غلطکها نوارهای برش داده شده را خم میکنند و شکل پروفیل z را به آنها میدهند. اینکار برای استحکام بالا در دمای محیط صورت میگیرد.
برش طولی: پس از رسیدن به شکل پروفیل زد در طول های مورد نظر ( 6 یا 12 متری) برش داده میشوند.
پانچ(اختیاری): در صورت نیاز مشتری سوراخهای لازم در جهت اتصالات (پیچ و مهره) با دستگاههای CNC صورت میگیرد.
کنترل تاب و ضخامت: در پایان خط تولید، پروفیلها از نظر وجود هرگونه تاب (انحراف از خط مستقیم) و صحت ضخامت ورق مورد بررسی قرار میگیرند. بخش کنترل کیفیت با استفاده از ابزارهای دقیق، از انطباق محصول با استانداردها اطمینان حاصل میکند.
بستهبندی: پروفیلهای زد نهایی، پس از تأیید کنترل کیفیت، به صورت بستههای منظم و ایمن بستهبندی میشوند تا در طول حمل و نقل و انبارداری از آسیبدیدگی محافظت شوند.
پروفیل زد برای چه پروژه هایی مناسب نیست؟
در پروژههایی که بار متمرکز بسیار بالا وجود دارد یا نقش عضو اصلی اسکلت مطرح است، استفاده از پروفیل Z توصیه نمیشود. پروفیل Z زمانی بهترین عملکرد را دارد که در جای درست و با طراحی مهندسی استفاده شود، نه صرفاً به عنوان یک انتخاب اقتصادی.
