پروفیلها در اندازههای متفاوتی تولید میشوند و هر کدام برای نیاز خاصی قابل استفاده است. ابعاد قوطی درخواستی توسط مشتری اگر خارج از عرف و استاندارد بازار باشد، تولید آن هزینه بیشتری دارد و یا اصلا ممکن نیست بنابراین در این صفحه، ابعاد پروفیل موجود در بازار را برای شما لیست میکنیم تا ببینید چه سایزهایی را میتوانید سریع و بدون دردسر خریداری کنید.
لازم به ذکر است که ابعاد قوطی، از چند جهت میتواند روی قیمت روز پروفیل تاثیر بگذارد. ابعاد و ضخامتهای بالاتر، وزن و در نتیجه قیمت را بالاتر میبرد.
لیست ابعاد پروفیل قوطی استاندارد موجود در بازار
ابعاد تمامی قوطیهای موجود در بازار با سه فاکتور کلیدی تعریف میشوند: طول شاخه، ابعاد مقطع (سایز) و ضخامت دیواره (گوشت پروفیل).
ضخامت قوطیهای پروفیل در بازار معمولاً از ۰.۶ میلیمتر به بالا شروع میشود. برای مثال چند نمونه از ابعاد پروفیل با ضخامت های مختلف، برای شما لیست شده است:
• ضخامتهای ۰.۶ تا ۱.۵ میلیمتر: مورد استفاده در صنایع سبک، ساخت مبلمان، میز و صندلی، نردههای ظریف و حفاظهای داخلی
• ضخامتهای ۲ تا ۳ میلیمتر: استاندارد رایج پروژههای ساختمانسازی، ساخت درب و پنجره، چهارچوبها و اسکلتهای سبک
• ضخامتهای ۴ میلیمتر به بالا: پروفیلهای سنگین و صنعتی که مورد استفاده در خودروسازی، شاسیسازی و سازههای بزرگ فلزی
ابعاد پروفیل آهن موجود در بازار معمولاً در شاخههای ۶ متری تولید میشوند، اما برای پروژههای سنگین، شاخههای ۱۲ متری نیز قابل سفارش هستند.
برای ابعاد مقطع قوطی آهن، جدول زیر میتواند مفید باشد:
| ضخامت (mm) | ابعاد (mm) |
| 0.5 | 10*10 |
| 0.5 | 10*20 |
| 0.6 | 10*10 |
| 0.6 | 16*16 |
| 0.6 | 10*20 |
| 0.6 | 10*25 |
| 0.6 | 20*20 |
| 0.6 | 25*25 |
| 0.7 | 10*10 |
| 0.7 | 16*16 |
| 0.7 | 10*20 |
| 0.7 | 10*25 |
| 0.7 | 20*20 |
| 0.7 | 25*25 |
| 0.7 | 30*10 |
| 0.7 | 20*30 |
| 0.7 | 30*30 |
| 0.7 | 40*20 |
| 0.7 | 40*40 |
| 0.7 | 50*30 |
| 0.7 | 60*20 |
| 0.7 | 80*40 |
| 0.8 | 10*10 |
| 0.8 | 16*16 |
| 0.8 | 10*20 |
| 0.8 | 10*25 |
| 0.8 | 20*20 |
| 0.8 | 25*25 |
| 0.8 | 30*10 |
| 0.8 | 20*30 |
| 0.8 | 30*30 |
| 0.8 | 40*20 |
| 0.8 | 40*30 |
| 0.8 | 40*40 |
| 0.8 | 50*30 |
| 0.8 | 50*50 |
| 0.8 | 60*20 |
| 0.8 | 60*40 |
| 0.8 | 80*40 |
| 0.9 | 10*10 |
| 0.9 | 16*16 |
| 0.9 | 10*20 |
| 0.9 | 10*25 |
| 0.9 | 20*20 |
| 0.9 | 25*25 |
| 0.9 | 30*10 |
| 0.9 | 20*30 |
| 0.9 | 30*30 |
| 0.9 | 40*20 |
| 0.9 | 40*30 |
| 0.9 | 40*40 |
| 0.9 | 50*30 |
| 0.9 | 50*50 |
| 0.9 | 60*20 |
| 0.9 | 60*40 |
| 0.9 | 80*40 |
| 0.9 | 60*60 |
| 1 | 10*10 |
| 1 | 16*16 |
| 1 | 10*20 |
| 1 | 10*25 |
| 1 | 10*30 |
| 1 | 20*20 |
| 1 | 25*25 |
| 1 | 30*30 |
| 1 | 20*40 |
| 1 | 30*40 |
| 1 | 40*40 |
| 1 | 20*50 |
| 1 | 30*50 |
| 1 | 20*60 |
| 1 | 40*60 |
| 1.5 | 20*10 |
| 1.5 | 25*10 |
| 1.5 | 40*80 |
| 1.5 | 20*30 |
| 1.5 | 20*40 |
| 1.5 | 30*40 |
| 1.5 | 40*40 |
| 1.5 | 20*50 |
| 1.5 | 50*30 |
| 1.5 | 50*50 |
| 1.5 | 20*60 |
| 1.5 | 30*60 |
| 1.5 | 40*60 |
| 1.5 | 30*30 |
| 1.5 | 20*20 |
| 1.5 | 25*25 |
| 2 | 10*20 |
| 2 | 10*25 |
| 2 | 20*20 |
| 2 | 10*30 |
| 2 | 20*30 |
| 2 | 20*40 |
| 2 | 30*30 |
| 2 | 30*40 |
| 2 | 50*40 |
| 2 | 40*40 |
| 2 | 25*50 |
| 2 | 30*50 |
| 2 | 50*50 |
| 2 | 20*60 |
| 2 | 30*60 |
| 2 | 40*60 |
| 2 | 50*60 |
| 2 | 40*80 |
| 2 | 60*60 |
| 2 | 60*80 |
| 2 | 40*100 |
| 2 | 50*100 |
| 2 | 60*120 |
| 2.5 | 20*30 |
| 2.5 | 25*25 |
| 2.5 | 20*40 |
| 2.5 | 30*30 |
| 2.5 | 35*35 |
| 2.5 | 30*40 |
| 2.5 | 50*40 |
| 2.5 | 40*40 |
| 2.5 | 45*45 |
| 2.5 | 25*50 |
| 2.5 | 30*50 |
| 2.5 | 20*60 |
| 2.5 | 30*60 |
| 2.5 | 40*60 |
| 2.5 | 50*60 |
| 2.5 | 50*50 |
| 2.5 | 40*80 |
| 2.5 | 60*80 |
| 2.5 | 60*60 |
| 2.5 | 70*70 |
| 2.5 | 80*80 |
| 2.5 | 90*90 |
| 2.5 | 100*100 |
| 2.5 | 110*110 |
| 2.5 | 135*135 |
| 2.5 | 140*140 |
| 2.5 | 40*100 |
| 2.5 | 50*100 |
| 2.5 | 60*120 |
| 2.5 | 60*220 |
| 3 | 30*30 |
| 3 | 30*40 |
| 3 | 35*35 |
| 3 | 20*40 |
| 3 | 40*40 |
| 3 | 45*45 |
| 3 | 50*40 |
| 3 | 25*50 |
| 3 | 30*50 |
| 3 | 50*50 |
| 3 | 60*60 |
| 3 | 20*60 |
| 3 | 30*60 |
| 3 | 40*60 |
| 3 | 50*60 |
| 3 | 70*70 |
| 3 | 40*80 |
| 3 | 60*80 |
| 3 | 80*80 |
| 3 | 90*90 |
| 3 | 40*100 |
| 3 | 50*100 |
| 3 | 100*100 |
| 3 | 110*110 |
| 3 | 60*120 |
| 3 | 135*135 |
| 3 | 140*140 |
| 3 | 60*220 |
| 3.5 | 45*45 |
| 3.5 | 50*50 |
| 3.5 | 60*60 |
| 3.5 | 70*70 |
| 3.5 | 80*80 |
| 3.5 | 90*90 |
| 3.5 | 100*100 |
| 3.5 | 110*110 |
| 3.5 | 135*135 |
| 3.5 | 140*140 |
| 4 | 50*50 |
| 4 | 60*60 |
| 4 | 70*70 |
| 4 | 80*80 |
| 4 | 90*90 |
| 4 | 100*100 |
| 4 | 110*110 |
| 4 | 135*135 |
| 4 | 140*140 |
| 4.5 | 100*100 |
| 4.5 | 110*110 |
| 4.5 | 135*135 |
| 4.5 | 140*140 |
| 5 | 100*100 |
| 5 | 110*110 |
| 5 | 135*135 |
| 5 | 140*140 |
| 6 | 100*100 |
| 6 | 110*110 |
| 6 | 135*135 |
| 6 | 140*140 |
وزن تمامی قوطیهای استاندارد بالا را میتوانید در صفحه وزن پروفیل مشاهده کنید.
ابعاد استاندارد پروفیل قوطی مربع
قوطیهای مربعشکل به دلیل تقارن و توزیع متوازن فشار، پرمصرفترین مقاطع در صنعت و ساختمان هستند. در ادامه، ابعاد قوطیهای ۲×۲، ۴×۴ و ۱۰×۱۰ بررسی میکنیم:

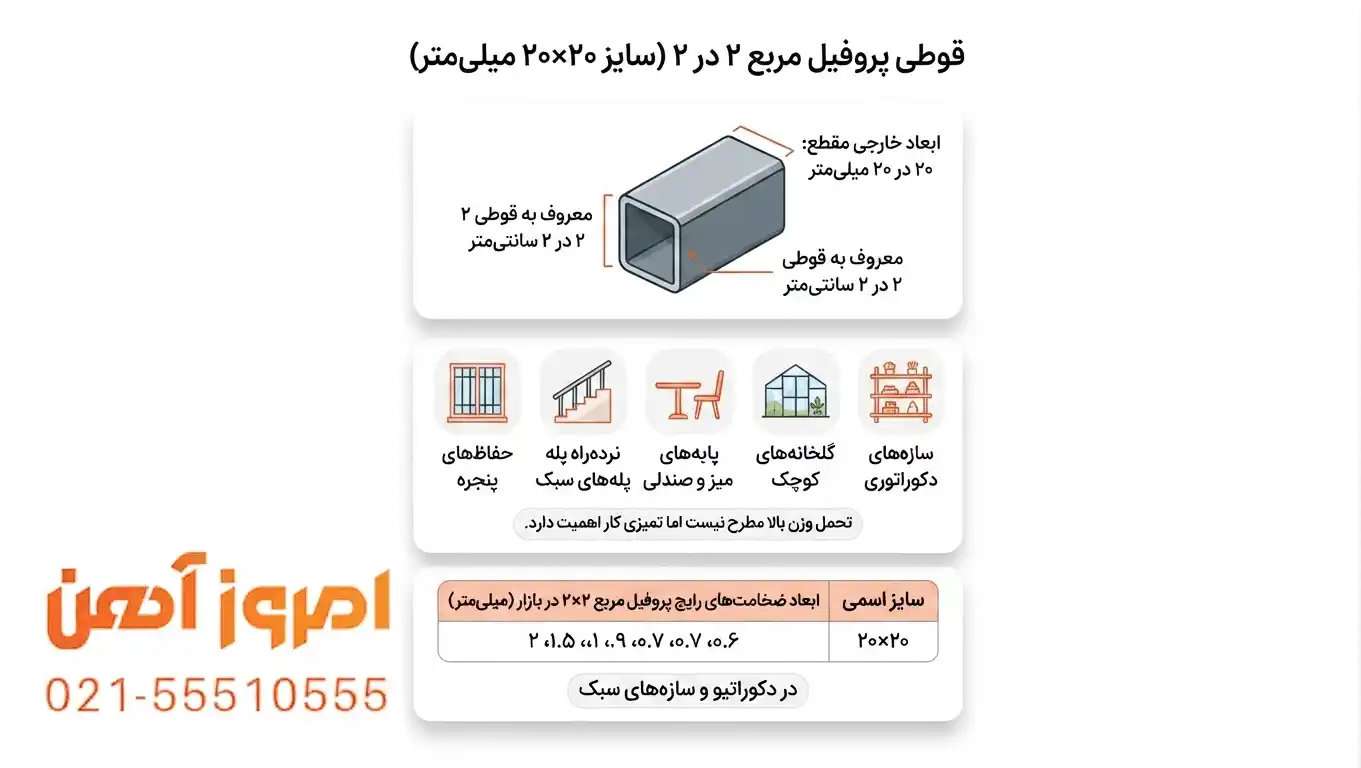

ابعاد پروفیل مربع ۲ * ۲ (سایز ۲۰×۲۰ میلیمتر)
ابعاد خارجی مقطع این پروفیل ۲۰ در ۲۰ میلیمتر است. از کاربرهای تخصصی پروفیل قوطی 2*2 میتوان در ساخت و ساز های دکوراتوری که تحمل وزن بالا در آنها مطرح نیست اما تمیزی کار اهمیت دارد را نام برد. جدول زیر در خصوص ابعاد ضخامت های موجود قوطی 2*2 و کاربردهایشان میباشد.
| ابعاد قوطی آهن | ضخامت قوطی مربع 2*2 در بازار | کاربردها |
| ۲۰×۲۰ | ۰.۶، ۰.۷، ۰.۸، ۰.۹، ۱، ۱.۵، ۲ | نردهراه پلههای سبک، پایههای میز و صندلی، گلخانههای کوچک |

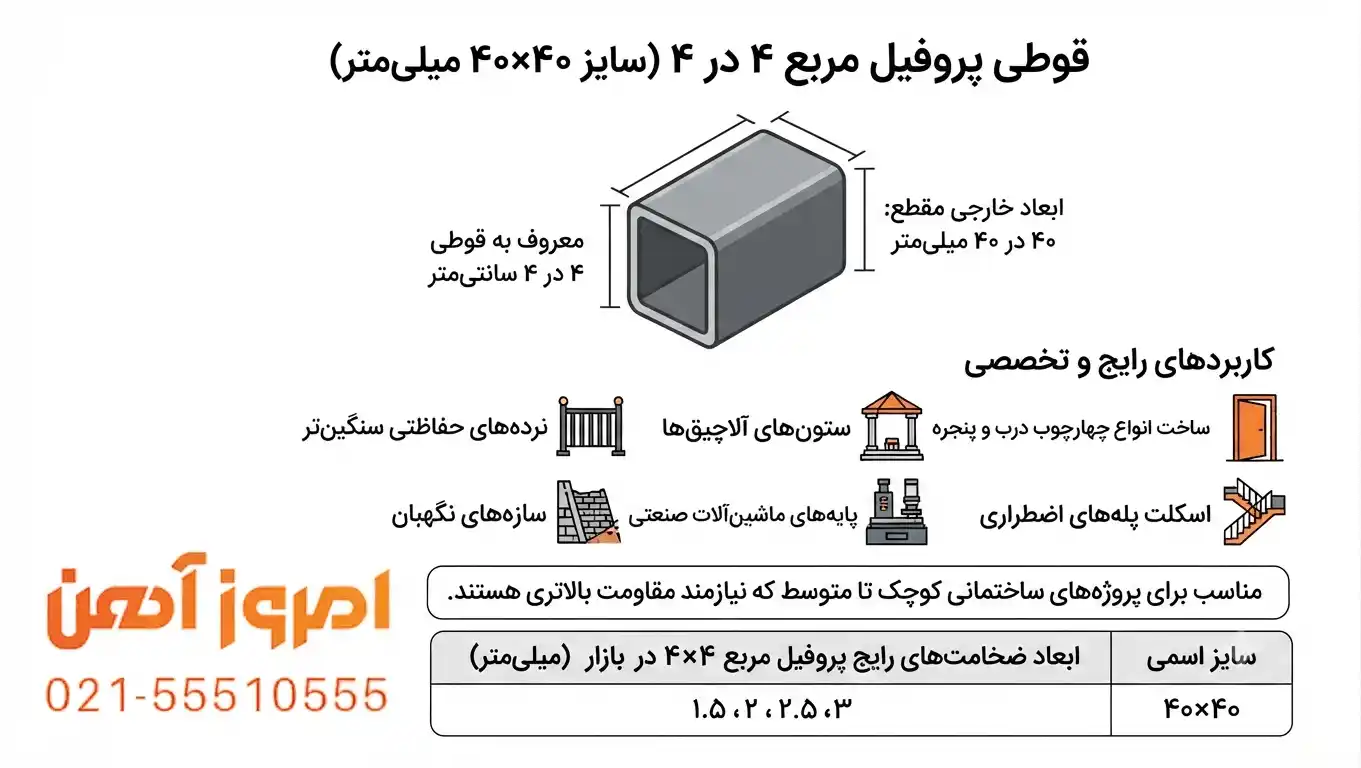

ابعاد قوطی پروفیل مربع ۴ در ۴ (سایز ۴۰×۴۰ میلیمتر)
پرکاربردترین ضخامتهای قوطی 4*4 سایز ۱.۵تا ۳ میلیمتر است که در اکثر پروژههای ساختمانی کوچک تا متوسط مورد استفاده قرار میگیرد. از کاربردهای قوطی 4*4 میتوان برای استفاده در ساخت انواع چهارچوب درب و پنجره، ستونهای آلاچیقها، نردههای حفاظتی سنگینتر، اسکلت پلههای اضطراری، پایههای ماشینآلات صنعتی و سازههای نگهبان اشاره کرد.
| ابعاد قوطی پروفیل مربع | ضخامت رایج قوطی 4*4 در بازار | کاربردهای رایج و تخصصی |
| ۴۰×۴۰ | 1.5، 2، 2.5، 3 (از 1.5 تا 3 میلی متر) | دکوراتیو و سازه های سبک که نسبتا نیازمند مقاومت بالاتری هستند |

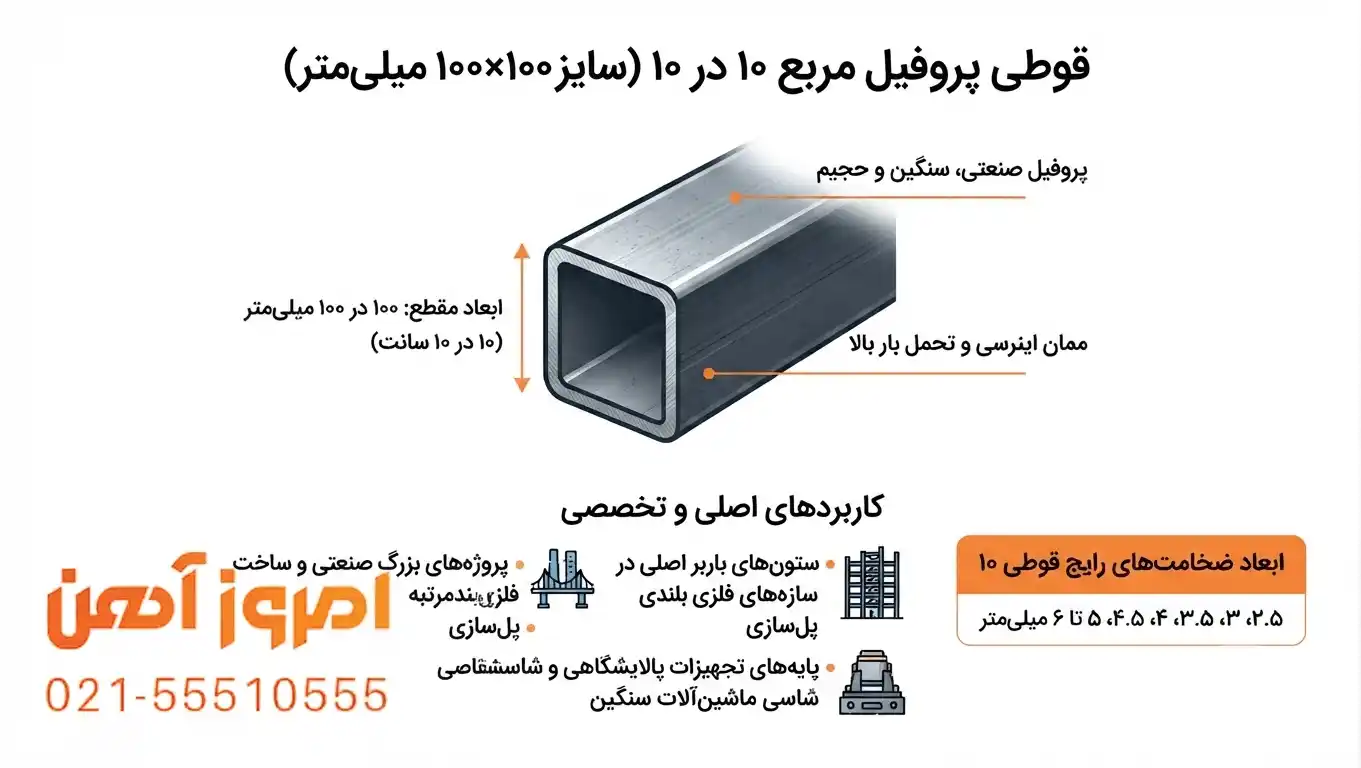

ابعاد قوطی پروفیل مربع ۱۰ در ۱۰ (سایز ۱۰۰×۱۰۰ میلیمتر)
قوطی مربع 10 یک قوطی صنعتی و سنگین است که با ابعاد ۱۰۰ در ۱۰۰ میلیمتر (۱۰ در ۱۰ سانت) شناخته میشود. ضخامتهای رایج قوطی پروفیل 10 در بازار معمولاً در ضخامتهای ۲.۵، ۳، ۳.۵، ۴، ۴.۵، ۵ تا ۶ میلیمتر تولید میشود.
این مقطع به دلیل گوشت ضخیم و ممان اینرسی بالا، بارهای فشاری و خمشی عظیم را به راحتی تحمل میکند و از آن در پروژه های بزرگ صنعتی (ساخت سوله، ستونهای باربر اصلی در سازههای فلزی بلندمرتبه) استفاده میشود.

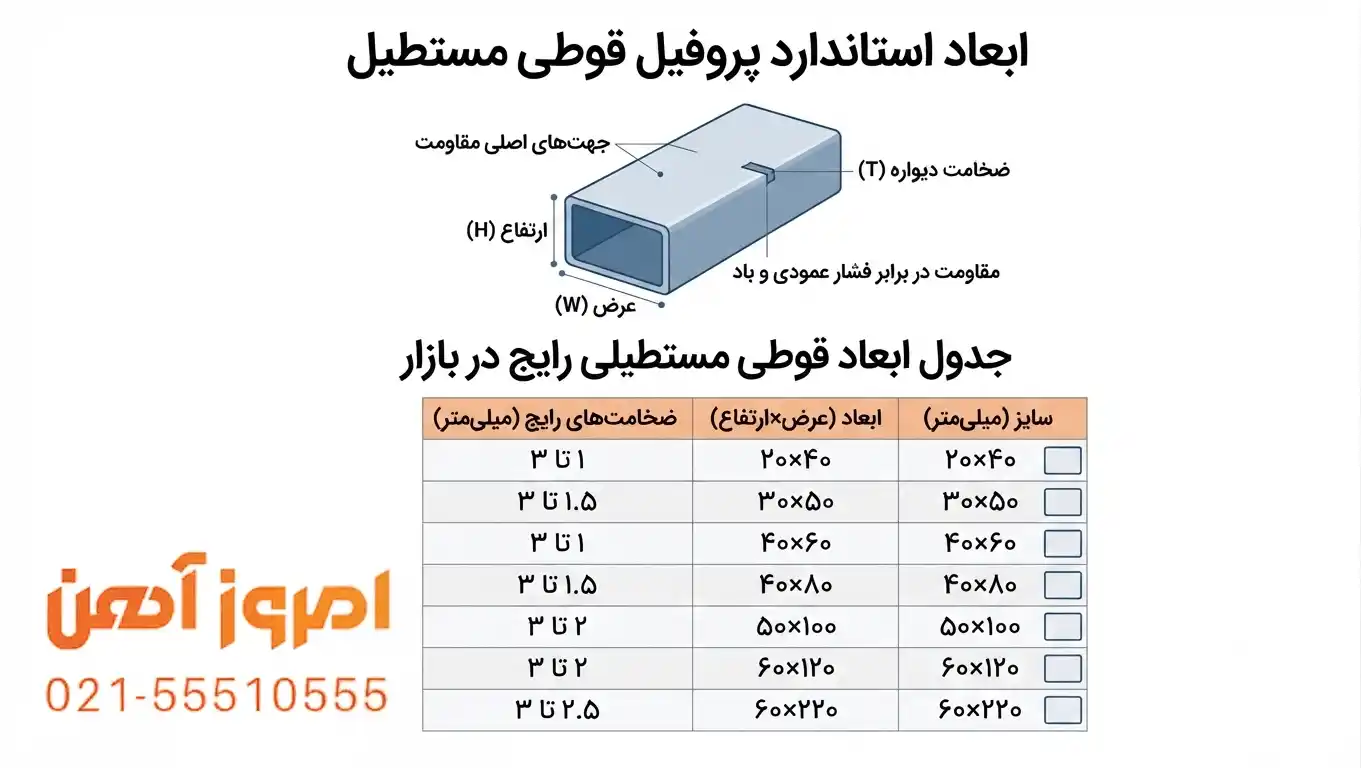

ابعاد استاندارد پروفیل قوطی مستطیل
ابعاد استاندارد پروفیل قوطی مستطیل در مواقعی که برای اطلاع از مقاومت در یک جهت خاص (مثلاً در برابر باد یا فشار عمودی) نیاز باشد مورد استفاده قرار میگیرد.
جدول ابعاد قوطی مستطیلی رایج در بازار
| سایز | ابعاد ضخامت های رایج |
| 20×40 | 1 تا 3 |
| 30×50 | 1.5 تا 3 |
| 40×60 | 1 تا 3 |
| 40×80 | 1.5 تا 3 |
| 50×100 | 2 تا 3 |
| 60×120 | 2 تا 3 |
| 60×220 | 2.5 تا 3 |
راهنمای انتخاب ابعادهای قوطی و پروفیل متناسب با پروژه
| نیاز مورد استفاده | ابعاد قوطی مناسب پروژه(پیشنهادی) |
| ساخت مبلمان | 20*20 – 30×30 |
| نرده و حفاظ | 30×30 -40 ×40 |
| چهارچوب درب و پنجره | 40*40 -40 ×80 |
| آلاچیق | 50×50 – 80×80 |
| سوله | 80×80 – 140×140 |
| ستون فلزی | 100×100 به بالا |
امروز آهن تامین کننده قوطی پروفیل با ابعاد استاندارد
ما از با کیفیتترین تولیدکنندگان پروفیل در کشور، پروفیل تهیه کرده و در انبار نگهداری میکنیم. تمامی ابعاد موجود برای پروفیل در بازار در لحظه آماده ارسال به مشتریان است. در صورت سفارش ابعاد دلخواه برای پروفیل، با ما تماس بگیرید.
