اگر بخواهم خیلی ملموس بگوییم، نصب پروفیل زد در سازههای مدرن، شباهت عجیب ظاهری به همان تیرهای چوبی سقف کلبههای جنگلی قدیمی دارد. با این تفاوت که اینجا دیگر خبری از چوب نیست؛ ما با سیستمهای پیچیده فولادی سر و کار داریم. در این سازههای نیمهسبک و صنعتی، زد پرلین (Z Purlin) دقیقاً وظیفه انتقال بار از ورقهای سقف به تیرهای اصلی را بر عهده دارد.
مشکل اینجاست که کوچکترین اشتباه در طریقه نحوه نصب پروفیل زد، فاجعهساز است. اگر فاصله نصب بیش از استاندارد باشد، سقف شکم میدهد؛ اگر اتصالات محکم نباشد، سقف در مواجهه با بادهای جانبی دچار لرزشهای خطرناک میشود.
پیشتر در مقالات تخصصی امروز آهن به این پرداختیم که پروفیل زد چیست و چه کاربردهایی دارد، اما در این مطلب، میخواهیم وارد فاز عملیاتی شویم. در ادامه، مراحل نصب پروفیل زد را براساس منطق مهندسی سازه و تجربیات میدانی نصابهای حرفهای توضیح میدهیم.
ابزار مورد نیاز برای نصب پروفیل زد (پرلین Z)
لیست ابزارهایی که برای نصب پروفیل زد (Z پرلین) مورد نیاز است شامل:
| ابزار مورد نیاز برای نصب Z | کاربرد ابزار برای نصب زد پرلین |
| دریل یا پیچبند شارژی صنعتی | بستن پیچهای سرمتهای به رفتر و همپوشانی |
| پیچ سرمتهای (Self Drilling Screw) | سایز رایج 5.5 یا معمولا6.3 برای اتصال به سازه استفاده میشود |
| آچار بکس / بکس برقی | در پروژه های بزرگ برای کوتاه تر کردن شمان بستن پیچ و مهره ها اتصالات در نصب |
| لیزر تراز یا شیلنگ تراز | تنظیم خط نصب اولیه (خیلی حیاتی) |
| جرثقیل سبک یا لیفتراک | بلندکردن و بالا بردن شاخه های پروفیل زد برای قرارگیری در محل نصب |
| متر فلزی و ریسمان کار | کنترل و اندازه گیری فاصله نصب Z |
| دستگاه برش (فرز یا قیچی برقی ورق) | برای اصلاح یا برش طول ورق در محل نصب |

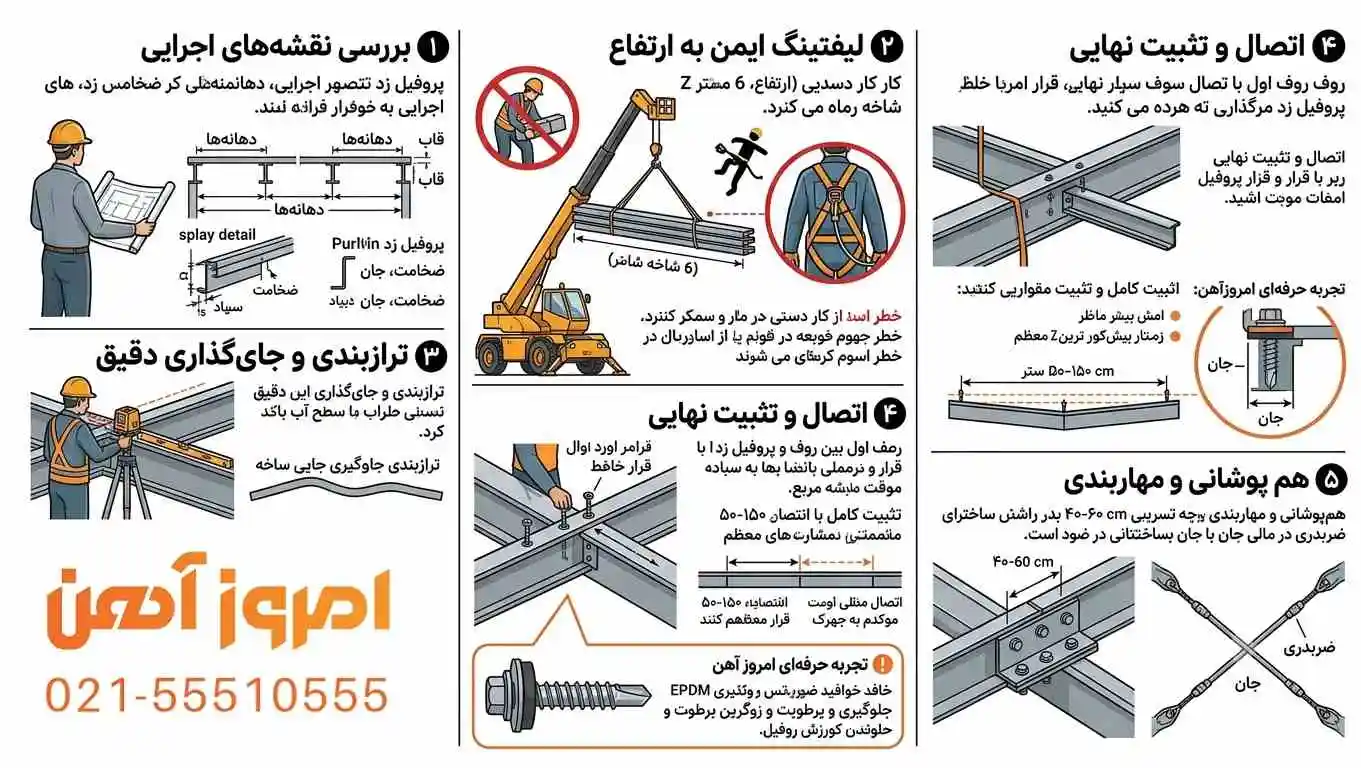

مراحل نصب پروفیل زد چیست؟ براساس (نکات اجرایی+ فنی مهندسی)
اجرای قدم به قدم نحوه نصب پروفیل زد (عضو فرعی سازه):
توصیه متخصصان امروز آهن به شما این است قبل از هر روش اجرا از مشاوره تخصصی رایگان مجموعه بهره مند شوید و خریدی که از این مقطع باز فولادی میکنید به قیمت روز باشد. جهت استعلام قیمت پروفیل زد و مشاوره تخصصی رایگان به شماره تماس که در صفحه تخصصی زد سوله میباشد مراجعه کنید.

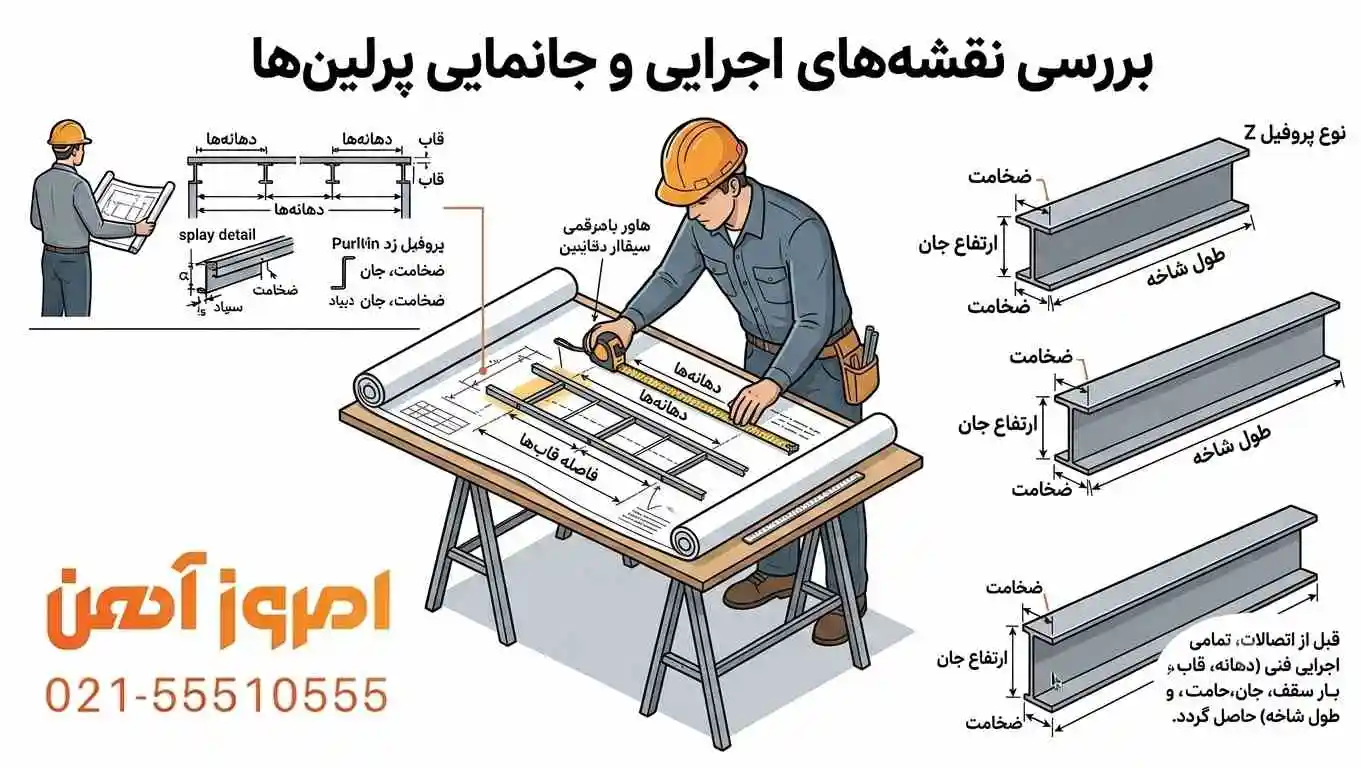

بررسی نقشههای اجرایی و جانمایی پرلینها
نصابها باید اول قبل از (اتصالات پروفیل زد) برای نصب ابتدا نقشههای اجرایی پروفیل زد که طراحی شده را چک کنند. یعنی ابتدا باید (دهانهها، فاصله قابها، بار سقف) و سپس نوع پروفیل Z (ضخامت، ارتفاع جان، طول شاخه) اندازه گیری و مشخص شود.

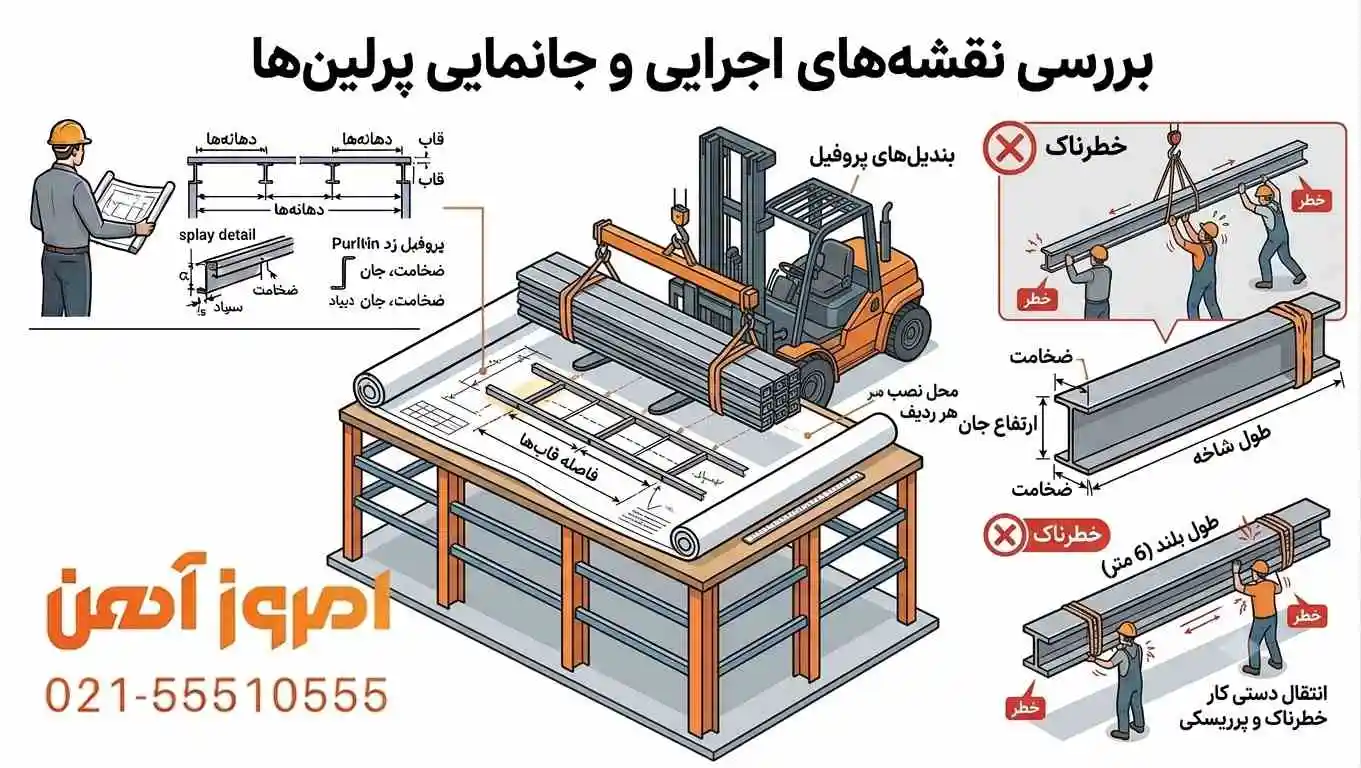

عملیات انتقال و لیفتینگ ایمن پروفیل های زد به ارتفاع
در این مرحله از نصب Z بندیلهای پروفیل، به سقف (با جرثقیل یا بالابر) انتقال داده میشوند و سپس محل نصب هر ردیف مشخص میشود. استفاده از لیفتیگ دستی برای انتقال شاخه های پروفیل کار خطرناک و پرریسکی مخصوصا در پروژه های صنعتی و بزرگ است. توصیحه میشود از لحاظ ایمنی کار در ارتفاع از لیفتراک استفاده شود، به دلیل اینکه شاخههای زد به دلیل طول بلند(6متر) که دارند جا به جایی آنها در ارتفاعات به صورت دستی و نیرو انسانی کار خطرناکی است. هنگام جا به جایی نیز دو بال انتهایی پروفیل را ببندید تا تلفات جانی ناشی از افتادن و اثابت به افراد نداشته باشد.

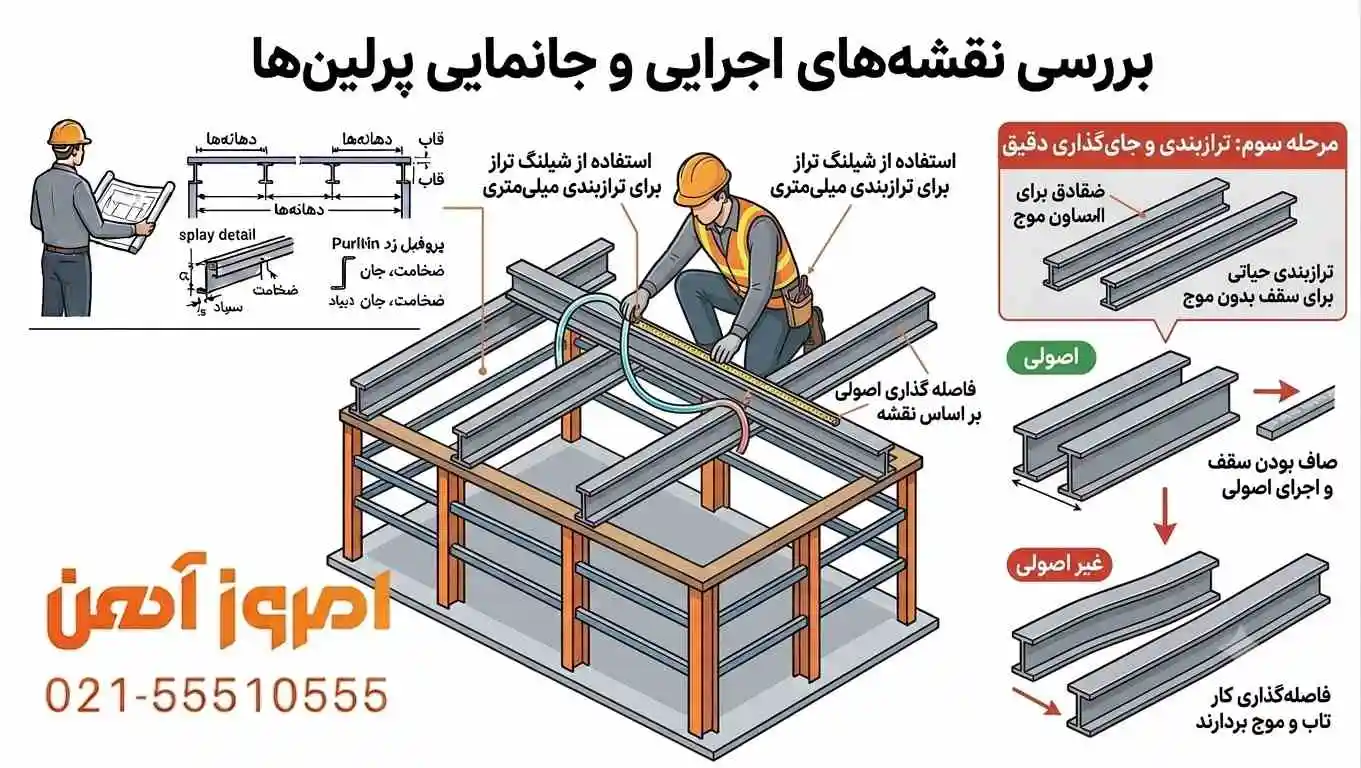

مرحله سوم؛ ترازبندی و جایگذاری دقیق پروفیل Z برای نصب
مرحله سوم یعنی ترازبندی حیاتی ترین مرحله در نحوه نصب پروفیل زد است به این دلیل که تراز نبودن مقاطع زد با همدیگر باعث میشود ورق های سقف تاب و موج بردارند. صاف بودن سقف و اصولی اجرا شدن آن مشخص میشود. با شیلنگ تراز، تراز بندی صورت میگیرد و در نهایت فاصله گذاری ها انجام میشود.
مرحله چهارم؛ اتصال+تثبیت نهایی در سقف سازه
نصب اولین ردیف پروفیل زد، حکم فوندانسیون کل سقف را دارد مهم ترین موضوع این قسمت این است که اگر ردیف اول کج بسته شود کل سقف تا انتها به اشتباه کج نصب میشود.
ابتدا ردیف اول روی تکیهگاه (رفتر) قرار میگیرد و در نهایت با پیچ موقت فیکس میشود. پس از مطمئن شدن صد در صدی تراز بودن ردیف اول پیچ های اصلی را محکم کنید. در آخر سایر ردیف ها با فاصله استاندارد (50 تا 150 سانت) با ترازبندی اصولی نسبت به ردیف قبلی نصب میشوند. توصیه تخصصی مهندسان مجموعه امروز آهن این است که برای فرایند نصب دقیق Z بهتراست ترازبندی به فاصله هر دو ردیف مجدد چک شود.
تجربه حرفهای امروز آهن: فراموش نکنید که در مرحله تثبیت نهایی، استفاده از واشرهای مخصوص (EPDM) برای پیچهای سرمتهای حیاتی است. تجربه ما نشان داده که حذف واشر، در میانمدت باعث نفوذ رطوبت و خوردگی گالوانیزه در محل اتصال میشود که میتواند عمر مفید سقف سوله شما را کاهش دهد.
پیشنهاد میکنیم برای برآورد دقیق هزینهها، پیش از تهیه ملزومات، از جدول وزن و قیمت پروفیل زد مجموعه استفاده کنید تا در محاسبات مالی دچار خطا نشوید.

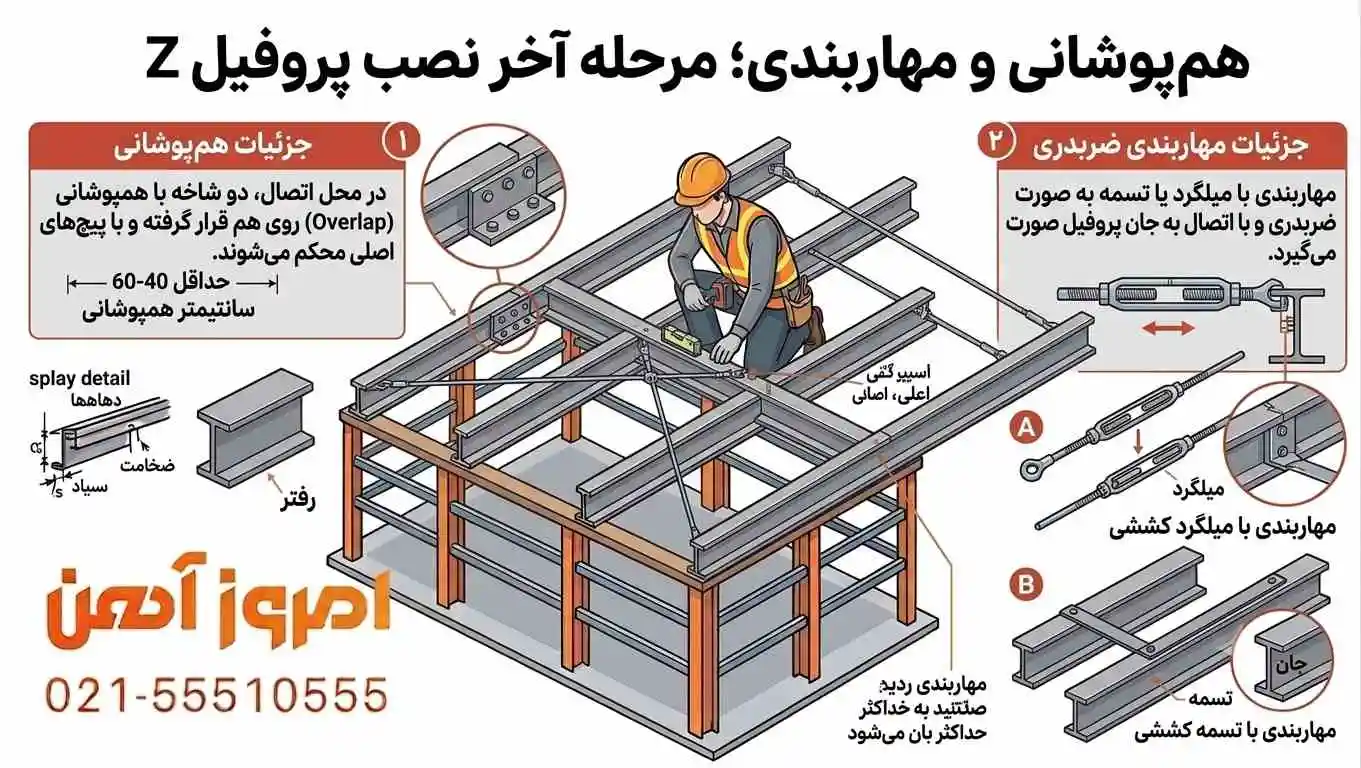

هم پوشانی و مهاربندی؛ مرحله آخر نصب پروفیل Z
در مرحله هم پوشانی (Overlap) دو شاخه از پروفیل زد با فاصله حداقل 40 تا 60 سانت در محل اتصال با روی هم قراردادن پیچ میشوند. در آخر مهاربندی با (میلگرد یا تسمه) به صورت ضربدری و اتصال به جان پروفیل های زد صورت میگیرد.
هزینه نصب پروفیل زد
به طور کلی چندین عامل در هزینه اجرا و نصب نهایی زد برای سقف پروژه شما بستگی دارد. در ادامه مهم ترین فاکتورهای نصب آورده شده است:
1- نوع پروژه: هرچه پروژه سبک تر هزینه کمتر، هرچی پروژه سنگین تر (ریسک و چالش در نصب بیشتر) در نتیجه هزینه نصب بالاتر است.
2- متراژ طول نصب به همراه وزن بندیلها: هرچقدر متراژ طول نصب به همراه وزن محصول بالاتر باشد هزینه نصب زد نیز بیشتر میشود.
البته که مواردی مثل ارتفاع پروژه، ضخامت پروفیل، تعداد دهانه و انواع اتصالات نیز مرتبط است.
