دست یابی به یک جدول استاندارد وزن ورق پانچ فلزی به جرات سخت تر از تمام ورق هقای فولادی و فلزی است. مخصوصا وقتی که مشاهده می کنیم در اکثر سایت های فروش ورق پانچی مشبک در ایران جز ضخامت، جنس، ابعاد شیت و قیمت اطلاعات دیگری نظیر قطر سوراخ ها و درصد فضای خالی ورق وجود ندارد.
در این مطلب سعی کردیم با تحقیقی کامل و محاسبات نسبتا دقیق جدول وزنی ورق های سوراخدار فلزی برای شما آماده کنیم.
همچنین در صورتی که قصد خرید ورق های پانچ شده شیاه، گالوانیزه، روغنی و … با الگوهای مختلف دار، مربع، لوزی، بیضی، شبدری، ورساچه و … در ضخامت های مختلف را دارید به صفحه قیمت ورق پانچ مراجعه نمایید.
وزن ورق پانچ سیاه، گالوانیزه و روغنی
عوامل زیادی چون ضخامت، ابعاد، قطر سوراخ، درصد فضای خالی (یا فاصله مرکز تا مرکز سوراخ ها)، جنس ورق و الگوی سوراخکاری بر وزن ورق فولادی پانچی یا پرفراژ موثر است. وزن ورق پانچ سیاه، گالوانیزه و روغنی به دلیل چگالی تقریبا یکسان برابر است و در جدول زیر آوردیم:
| ضخامت (mm) | قطر سوراخ (mm) | درصد فضای باز | ابعاد ورق (mm) | وزن هر متر مربع (kg) | وزن کل هر ورق (kg) |
| 0.5 | 1.0 | 20% | 1000×2000 | 3.92 | 7.84 |
| 1.0 | 2.0 | 30% | 1250×2500 | 6.5 | 20.31 |
| 1.5 | 3.0 | 40% | 1500×3000 | 9.2 | 41.4 |
| 2.0 | 4.0 | 50% | 1000×2000 | 11.6 | 23.2 |
| 3.0 | 5.0 | 60% | 1250×2500 | 14.8 | 46.25 |
| 4.0 | 6.0 | 70% | 1500×3000 | 19.4 | 87.3 |
| 5.0 | 8.0 | 80% | 2000×4000 | 24.5 | 196.0 |
| 6.0 | 10.0 | 85% | 1500×3000 | 29.3 | 131.85 |
| 8.0 | 12.0 | 75% | 2000×4000 | 39.2 | 313.6 |
| 10.0 | 15.0 | 65% | 1500×3000 | 48.5 | 218.25 |
| 12.0 | 20.0 | 55% | 2500×5000 | 57.6 | 720.0 |
فرمول محاسبه وزن ورق سوراخ دار فلزی
محاسبه وزن ورق مشبک فلزی در دو مرحله انجام میشود:
مرحله ۱: محاسبه وزن ورق تخت (بدون سوراخ)
وزن ورق تخت (kg/m²) = ضخامت (mm) × چگالی متریال (kg/m³) ÷ 1000
مرحله ۲: اعمال درصد فضای باز
وزن ورق پانچی (kg/m²) = وزن ورق تخت × (1 منهای (درصد فضای خالی تقسیم بر صد))

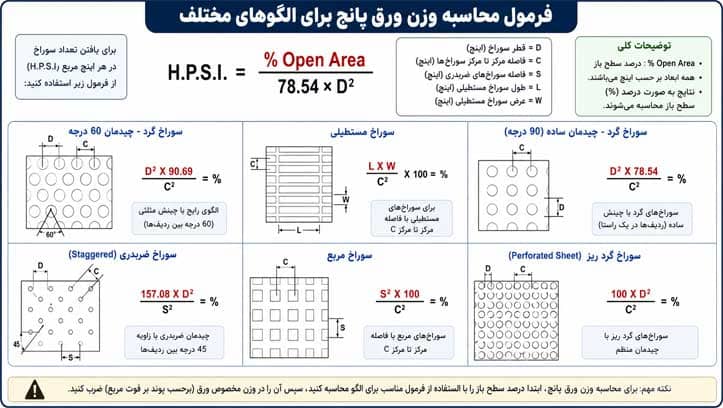

فرمول محاسبه درصد فضای باز روی شیت پانچی
اگر نرخ فضای خالی یک ورق اعلام نشده بود ولی دسترسی به محصول داشتد یا عدد فاصله مرکز تا مرکز سوراخ های روی ورق را داشتید می توانید درصد فضای خالی را محاسبه کنید.
درصد فضای باز (%) = 90.7 × (قطر سوراخ تقسیم بر فاصله مرکز تا مرکز سوراخ ها)²
مثال عملی: فرض کنید یک ورق استیل 304 به ضخامت ۲ میل، با قطر سوراخ ۵ میلیمتر و فاصله مرکز تا مرکز ۸ میلی داریم:
- درصد فضای باز = 90.7 × (5/8)² ≈ ۳۵٫۴٪ که ما این عدد را به سمت بالا یعنی 50 درصد گرد می کنیم.
- وزن ورق تخت = 2 × 7930 ÷ 1000 = 15.86 kg/m²
- وزن ورق پانچ استیل≈ 15.86 × (1 − 0.50) ≈ 7.93 kg/m²
این فرمول برای الگوی سوراخ گرد و چیدمان زیگزاگ ۶۰ درجه قابل استفاده است. به همین دلیل، همیشه توصیه میشود برای دقت بالا، مقادیر جدول های ابعاد و اندازه های کارخانه ملاک قرار گیرد، زیرا الگوی سوراخ ها (مربعی، زیگزاگ، شش ضلعی) روی وزن نهایی ورق مشبک فلزی تأثیرگذار است.
جدول وزن ورق های پانچی مختلف فلزی با جنس مختلف
یکی دیگر از فاکتورهای تاثیر گذار در وزن جرم حجمی یا وزن مخصوص هر فلز است.

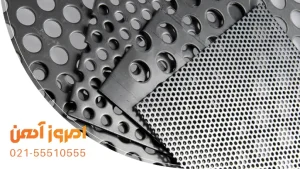

اگر می خواهید نحوه ایجاد سوراخ روی شیت، جنس، کاربرد، مشخصات فنی و کارخانجات ورق های فلزی سوراخدار را بشناسید و اطلاعات کاملی راجعه به این محصول بدست اورید به صفحه ورق پانچ چیست مراجعه نمایید.
با توجه به چگالی فلزات مختلف که در ادامه قرار می دهیم جدول وزن ورق فلزی مشبک برای انواع فولاد و فلز را می توانید مشاهده نمایید:
چگالی فلزات پر استفاده:
- فولاد ساده کربنی و گالوانیزه: ۷۸۵۰ kg/m³
- استیل ضدزنگ (304/316): ۷۹۳۰ kg/m³
- آلومینیوم: ۲۷۰۰ kg/m³
- مس: ۸۹۶۰ kg/m³
- برنج: ۸۵۰۰ kg/m³
- تیتانیوم: ۴۵۰۰ kg/m³
| متریال | ضخامت (mm) | قطر سوراخ (mm) | فاصله مرکز تا مرکز سوراخ (mm) | درصد فضای باز | ابعاد ورق (mm) | وزن (kg/m²) |
| استیل | 1 | 3 | 5 | 40% | 1000×2000 | 5.3 |
| استنلس استیل | 2 | 5 | 8 | 50% | 1200×2400 | 10.4 |
| فولاد ساده | 1.5 | 5 | 6 | 45% | 1250×2500 | 8.2 |
| آلومینیوم | 0.8 | 2 | 3 | 30% | 1500×3000 | 3.1 |
| مس | 1.2 | 3 | 5 | 35% | 1000×2000 | 6.8 |
| فولاد گالوانیزه | 2.5 | 10 | 15 | 55% | 1200×2400 | 12.5 |
| تیتانیوم | 0.5 | 1.5 | 2 | 25% | 1000×2000 | 2.7 |
| برنج | 1.0 | 3 | 6 | 40% | 1000×2000 | 8.5 |
جدول وزن ورق پانچ ۱ میل فولادی (شیت 1× 2 متر)
ورق پانچ 1 میل از پر استفاده ترین ورق های سوراخدار بازار است که عموما از پانچ ورق های روغنی و گالوانیزه تولید می شود. وزن ورق 1 میل سوراخدار برای سوراخ های مختلف و گام های استاندارد به شرح زیر است:
| قطر سوراخ (میلیمتر) | گام سوراخ (میلیمتر) | درصد فضای باز | وزن تقریبی (کیلوگرم) |
|---|---|---|---|
| 3 | 5 | 32.6٪ | 10.58 |
| 5 | 8 | 35.4٪ | 10.14 |
| 6 | 9 | 40.3٪ | 9.37 |
| 8 | 12 | 40.3٪ | 9.37 |
| 10 | 15 | 40.3٪ | 9.37 |
| 15 | 20 | 51.0٪ | 7.69 |
| 20 | 30 | 40.3٪ | 9.37 |
وزن این ورق آهن بدون پانچ: 15.70 کیلوگرم
در جدول بالا گام سوراخ در واقع فاصله مرکز تا مرکز سوراخ هاست. همچنین باید در نظر بگیرید که اگر برای سوراخ با قطر ثابت گام ها تغییر کند وزن نهایی نیز تغییر خواهد کرد.
طبق جدول وزنی بالا وزن هر متر مربع ورق 1 میل پانچ شده با قطر سوراخ های 3 تا 20 میل از 3.8 تا 5.5 کیلو است که 30 تا 50 درصد کمتر از ورق بدون سوراخ است.
جدول وزن ورق پانچ ۲ میل
| قطر سوراخ (میلیمتر) | گام سوراخ (میلیمتر) | درصد فضای باز | وزن شیت 1*2 متر (کیلوگرم) |
|---|---|---|---|
| 3 | 5 | 32.6٪ | 21.16 |
| 5 | 8 | 35.4٪ | 20.28 |
| 6 | 9 | 40.3٪ | 18.74 |
| 8 | 12 | 40.3٪ | 18.74 |
| 10 | 15 | 40.3٪ | 18.74 |
| 15 | 20 | 51.0٪ | 15.39 |
| 20 | 30 | 40.3٪ | 18.74 |
وزن ورق فولادی بدون سوراخ 2 میل با ابعاد 100 در 2000 سانتی: 31.40 کیلوگرم
طبق جدول بالا وزن هر متر ورق پانچ 2 میل از 7.5 تا 12 کیلوگرم متغیر است.
جدول وزن ورق پانچ ۳ میل
برای شیت های 3 میل پانچ شده در ابعاد استاندارد 1در2 متر نیز وزن را محاسبه کردیم و در جدول زیر قرار دادیم:
| قطر سوراخ (میلیمتر) | گام سوراخ (میلیمتر) | درصد فضای باز | وزن تقریبی (کیلوگرم) |
|---|---|---|---|
| 3 | 5 | 32.6٪ | 31.74 |
| 5 | 8 | 35.4٪ | 30.42 |
| 6 | 9 | 40.3٪ | 28.11 |
| 8 | 12 | 40.3٪ | 28.11 |
| 10 | 15 | 40.3٪ | 28.11 |
| 15 | 20 | 51.0٪ | 23.08 |
| 20 | 30 | 40.3٪ | 28.11 |
وزن ورق فولادی 3 مل با ابعاد 1 در 2 متر 47.10 کیلوگرم است و هر چه بعد از ایجاد پرفراژ یا سوراخ درصد فضای خالی بیشتر شود وزن این ورق کاهش پیدا می کند.
طبق جدول بالا وزن هر متر مربع ورق پانچی 3 میلیمتر از 11.5 تا 16 کیلوگرم است.
در این صفحه با بررسی نحوه محاسبه و فرمول وزن ورق پانچ سعی کردیم توضیح دهیم که چه مشخصاتی در تعیین وزن نهایی بار موثر هستند. همچنین جهت سهولت شما مخاطبین جدول های وزن ورق مشبک فلزی با قطرهای و گام های مختلف را قرار دادیم.
