اگر از بسیاری از مردم عادی بپرسید ورق شادولاین چیست احتمالا پاسخی ندارند. البته طبیعی است که ما بسیاری از کالاهای فولادی که به طور روزمره با آنها ارتباط داریم را با نام دقیق آنها نشناسیم؛ و لو قبلا از آنها استفاده کرده باشیم و یا در جایی دیده باشیم.
در صنعت ساختمان، انتخاب نوع پوشش سقف تنها به ظاهر آن محدود نمی شود. مقاومت در برابر خوردگی، وزن مرده سقف، طول عمر، هزینه نگهداری و سرعت نصب همگی در انتخاب محصول مناسب تاثیر دارند. ورق شادولاین (Shadow line) یکی از پرکاربردترین انواع ورق شیروانی فلزی است که به دلیل مقاومت خوب و طرح زیبا در پروژه های مسکونی، صنعتی و تجاری دارای طرفداران زیاد است.
بسیاری از شیروانی سازان و فعالین حوزه اجرای سقف های فلزی، معتقدند این ورق به دلیل طراحی مهندسی شده، آب بندی مناسب و ظاهر مدرن، در بسیاری از پروژه ها جایگزین مناسبی برای ورق کرکره سنتی است.

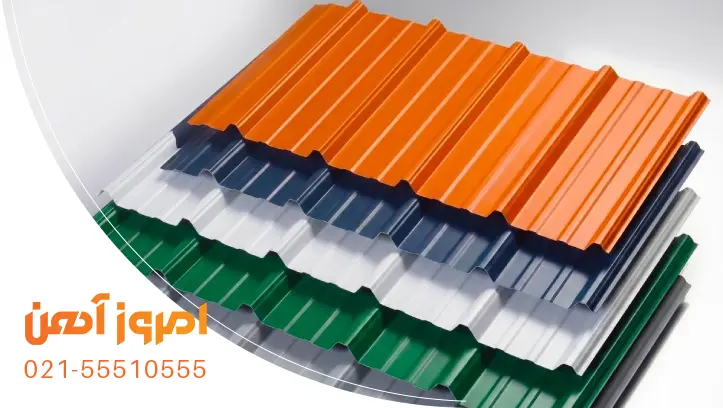

ورق شادولاین چیست؟
ورق شادولاین نوعی ورق فولادی موجدار و دارای فرم است که از ورق گالوانیزه، ورق رنگی یا ورق آلوزینک ساخته می شود. این محصول با عبور از دستگاه رول فرمینگ، به ورقی با موجهای شکسته منظم و تکرار شونده تبدیل می شود که از نظر ویژگی و ظاهر نسبت به ورق خام بسیار بهتر است. ایجاد برجستگی و فرورفتگی در این پروفیل باعث افزایش ممان اینرسی مقطع شده و مقاومت ورق را در برابر خمش نسبت به ورق تخت افزایش می دهد، بدون آنکه ضخامت ورق تغییر کند.
در بازار ایران، زمانی که از ورق شادولاین صحبت می شود، منظور ورقی است که برای پوشش سقف شیبدار، سقف سوله، ویلا، پارکینگ، آلاچیق و نما استفاده می شود و در دسته محصولات پوشش سقف فلزی قرار می گیرد.
مواد اولیه تولید ورق شیروانی شادولاین چیست؟
کیفیت نهایی ورق شادولاین تا حد زیادی به ورق پایه قبل از فرمینگ بستگی دارد. رایج ترین مواد اولیه عبارتند از:
- ورق گالوانیزه گرم با پوشش روی
- ورق رنگی پیش رنگ شده
- ورق آلوزینک با پوشش آلومینیوم و روی
در ایران، ورق های تولیدی کارخانه هایی مانند فولاد مبارکه اصفهان، هفت الماس، تاراز چهارمحال و برخی تولیدکنندگان داخلی دیگر به عنوان ماده اولیه بسیاری از خطوط فرمینگ استفاده می شوند.
پوشش رنگی که روی ورق های اهنی قبل از ساخت شادولاین استفاده می شوند معمولا از نوع پلی استر کوره ای است، اما برای پروژه هایی که در مناطق ساحلی یا صنعتی قرار دارند، پوشش های PVDF یا پلی اورتان نیز استفاده می شود.

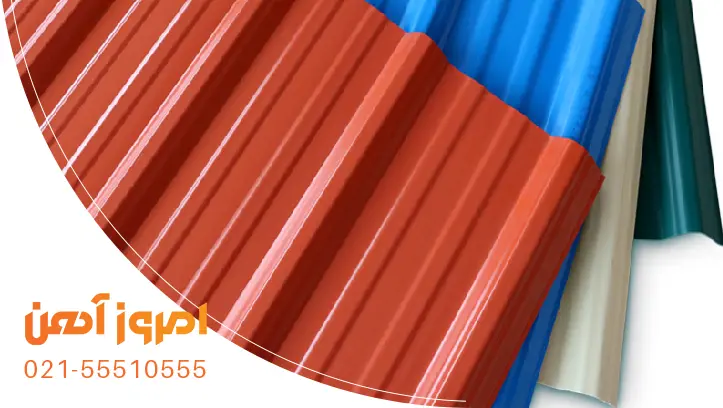

روش تولید ورق شادولاین شیروانی چگونه است؟
موضوعی که بسیاری ممکن است ندانند این است که ورق های فولادی شادولاین مستقیما توسط کارخانه های فولادی چون فولاد مبارکه، تاراز، هفت الماس و … تولید نمی شود. در واقع این کارخانه ها ورق گالوانیزه یا رنگی که به عنوان کالای پایه ساخت ورق شیروانی استفاده می شود را تولید می کنند. سپس این ورق ها در کارگاه ها و کارخانه های کوچکتر که مجهز به خطوط رول فرمینگ هستند موجدار میشوند.
به مانند سایر ورق های طرح دار شیروانی ورق های طرح شادولاین نیز از ایجاد فرم بر روی ورق ساده و صاف تولید می شوند. مراحل ساخت این محصول به شرح زیر است:
- ابتدا با دستگاه رول باز کن، کویل ورق الیه را باز می کنیم
- سپس ورق وارد خط تولید رول فرمینگ می شود و طرح شادو لان روی آن ایجاد می شود
- در گام بعدی ورق با دستگاه برش اتماتیک یا گیوتین در طول های مد نظر برش می خورد
نکته مهم این است که در فرآیند فرمینگ، ضخامت ورق کاهش پیدا نمی کند و تنها شکل هندسی آن تغییر می کند. همین تغییر هندسی موجب افزایش استحکام و افزایش تحمل بار ورق می شود.
مشخصات فنی و ابعاد ورق شادولاین
اگر شما فردی هستید که قصد خرید ورق سقفی برای شیروانی منزل یا سازه خود را دارید لازم است بدانید که ورق های شیروانی موجدار عموما در بازه ای از ضخامت هستند که نه وزن آنها زیاد شود و نه اونقدر نازک باشند که توانایی تحمل بار را نداشه باشند.
اگر نمیدانید ابعاد ورق شادولاین چیست، مشخصات فنی ممکن است با توجه به قالب دستگاه و کارخانه متفاوت باشد، اما متداول ترین مشخصات در بازار ایران عبارتند از:
- ضخامت ورق شادولاین 0.3 تا 0.7 میلی متر است
- عرض خام 1000 یا 1250 میلی متر؛ در واقع تجهیزات فرم دهی ورق صرفا برای این دو عدد طراحی شده اند.
- عرض مفید شیت های طرح شادولاین و ذوزنقه حدود 840 تا 1000 میلی متر است که دلیل کاهش نسبت به ورق خام ایجاد چین و چروک روی ورق است.

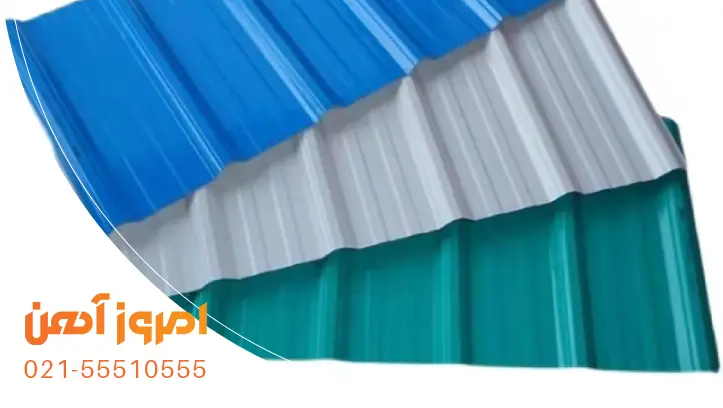

- ارتفاع گام ورق شادولاین در بازه 18 تا 30 میلیمتر است است. حدود 80 درصد ورق های تولیدی با این طرح دارای گام با بلندی 20 تا 22 میل هستند.
- طول سفارشی تا 12 متر و بیشتر
- وزن ورق شیروانی به ضخامت و طول و عر ورق بستگی دارد.
- پوشش این ورق ها گالوانیزه، رنگی یا آلوزینکاست.
در پروژه های صنعتی معمولا ضخامت 0.5 یا 0.6 میلی متر انتخاب می شود، در حالی که برای ساختمان های مسکونی ضخامت 0.4 تا 0.5 میلی متر رایج تر است.
نکاتی مهم که درباره ورق شادولاین باید بدانید
اگر قصد خرید این کالا را دارید، مصرف کننده آن هستید و یا صرفا در حال مقایسه انواع ورق شادولاین و شیروانی هستید بد نیست این موارد را بدانید:
- ورق شادولاین به خودی خود عامل نشتی نخواهد بود؛ بیشتر مواقع رعایت نکردن نکات مهم توسط نصاب باعث نشتی آب می شود. خیلی مهم است که در انتخاب عرض مفید، اورلپ ورق ها در کنار هم و اب بندی درست دقت کنیم.
- ارتفاع گام ورق عاملی مهم بر استحکام و تحمل بار است. بر فرض مثال برای یک ورق با ضخامت 0.5 میل ورقی که گام بلندتری دارد بهتر می تواند بار را تحمل کند.
- در متره و براورد پروژه و پوشش سقف شیبدار باید عرض مفید را لحاظ کرد. عرض مفید ورق شادولاین 1250 میلیمتری ممکن است حدود 850 میل باشد.
- اگر قصد صرفه جویی در هزینه نهای سقف را دارید به جای چانه زدن بر روی قیمت هر کلوگرم ورق، سعی کنید در انتخاب طول برش ورق دقت کنید. چون انتخاب طول یکسان 6 یا 12 متری ممکن است باعث پرتی زیادی شود و تاثیر چشمگیری بر قیمت نهایی سقف دارد.
- طول عمر سقف منزل شما عموما به خاطر ورق کاهش پیدا نمی کند. گاهی انتخاب پیچ های سرمته و تجهیزات اتصال با روکش ضعیف گالوانیزه باعث می شود زنگ زدگی از آنها شروع شده و سپس به سمت ورق های سقفی انتشار پیدا کند. پس کیفیت پیچ و واشرها نباید کمتر از ورق باشد.
- تفاوت قیمت ورق های فرم شادولاین در فروشگاه های مختلف می تواند بدلیل کیفیت فرمینگ باشد. حتی اگر ورق پایه مورد استفاده در هر دو کارگاه از یک کارخانه باشدباز کارگاهی که از خط رول فرمینگ جدیدتر با تلرانس ابعادی کمتر بهره می برد طبیعتا محصول با کیفیت تری عرضه می کند و باید قیمت گذاری بالاتری داشته باشد.
مزایای ورق گالوانیزه و رنگی با طرح شادولاین
اگر تنها به ظاهر نگاه کنیم، شادولاین زیباست؛ اما دلیل محبوبیت آن فقط ظاهر نیست.
ساختار این پروفیل باعث می شود آب باران با سرعت بیشتری تخلیه شود و احتمال تجمع آب روی سقف کاهش پیدا کند. همچنین به دلیل وزن پایین، بار مرده ساختمان کمتر خواهد بود که این موضوع در طراحی سازه اهمیت زیادی دارد.
سایر مزایا عبارتند از:
- مقاومت بالا در برابر خوردگی
- دوام مناسب در شرایط آب و هوایی مختلف
- نصب سریع
- کاهش پرت مصالح

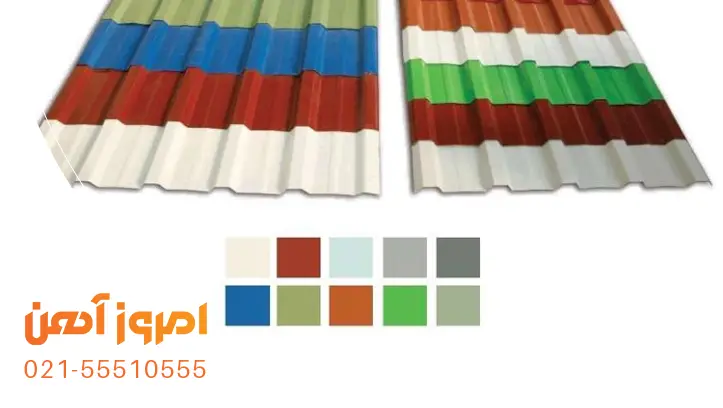

- تنوع رنگ مطابق استاندارد RAL
- قابلیت استفاده در سقف و نما
- هزینه نگهداری پایین
- قابلیت تعویض آسان قطعات آسیب دیده
کاربردهای ورق شادولاین
ورق شادولاین در پروژه های مختلف ساختمانی کاربرد دارد و تنها محدود به سقف ویلا نیست. اتفاقا در ابتدا ورق های فرمدهی شده کاربردهای دیگری داشتند و به مرور زمان برای ساخت سقف های شیبدار مورد استفاده قرار گرفتند.
از مهم ترین کاربردهای آن می توان به موارد زیر اشاره کرد:
- سقف شیروانی
- سقف سوله
- کارخانه
- انبار
- سالن ورزشی
- مرغداری
- گلخانه
- پارکینگ
- سایبان
- آلاچیق
- ساختمان های پیش ساخته
- کانکس
- پوشش نمای ساختمان
تفاوت ورق شادولاین با ورق ذوزنقه
گاها مشاهده می کنم بعضی افراد از اصطلاح ورق شادولاین ذوزنقه استفاده می کنند. این اصطلاح دقیق نیست چون ورق ذوزنقه با شادولاین فرق دارد.
هر دو محصول با دستگاه رول فرمینگ تولید می شوند، اما طراحی آن ها متفاوت است.
ورق ذوزنقه دارای گام های بلندتر و مقطع عمیق تری است، به همین دلیل برای دهانه های بزرگ و بارگذاری بیشتر انتخاب مناسبی محسوب می شود.
در مقابل، ورق شادولاین به دلیل تعداد بیشتر خطوط و ظاهر منظم، بیشتر در پروژه هایی استفاده می شود که علاوه بر استحکام، زیبایی نما نیز اهمیت دارد.
تفاوت ورق شادولاین با ورق کرکره
ورق کرکره دارای موج های سینوسی است، اما شادولاین از خطوط شکسته تشکیل شده است.
این تفاوت باعث افزایش سختی مقطع، ظاهر مدرن تر و تخلیه بهتر آب باران می شود. به همین دلیل در بسیاری از پروژه های جدید، ورق شادولاین جایگزین ورق کرکره شده است.
معرفی عوامل موثر بر قمیمت ورق شادولاین
قیمت این محصول به عوامل مختلفی وابسته است و در ایران معمولا به صورت روزانه تغییر می کند. اگر سری به به صفحات فروش و قیمت ورق گالوانیزه سقفی بزنید بهتر متوجه منظورم می شوید.
مهم ترین عوامل عبارتند از:
- قیمت هر کیلو ورق گالوانیزه
- قیمت روز ورق رنگی
- نرخ روز فولاد
- نرخ ارز
- ضخامت ورق
- وزن ورق
- عرض مفید
- نوع پوشش رنگی ورق
- مقدار فلز روی استفاده شده به عنوان پوشش گالوانیزه
- کارخانه تولید کنندهورق خام و کارخانه رول فرمینگ
- هزینه حمل
- حجم سفارش
به همین دلیل استعلام قیمت روز قبل از خرید اهمیت زیادی دارد اما با رعایت این نکته که محصول مد نظر در رابطه با فاکتورهای فوق چه ویژگی هایی را داراست.
نکات مهم هنگام خرید ورق شیروانی شادولاین چیست؟
احتمالا کمتر کسی پیدا می شود که در حوزه اهن الات فعالیت کند و در انتخاب یک کالا به شما پیشنهاد دهد که فقط قیمت را مد نظر قرار دهید.
سعی کنید قبل از خرید ورق شادولاین به موارد زیر توجه کنید:
- ضخامت واقعی با استفاده از میکرومتر
- وزن هر متر مربع
- کیفیت پوشش روی
- یکنواختی رنگ
- عدم وجود ترک یا پوسته شدن رنگ
- کیفیت برش لبه ها
- استاندارد بودن عرض مفید
- اعتبار کارخانه تولید کننده
- ارائه برگه مشخصات فنی محصول
بررسی کلی ورق شادولاین
در این مطلب تلاش کردیم توضیح دهیم ورق شادولاین چیست، چه کاربردی دارد، چگونه ساخته می شوند، ابعاد و ضخامت انها چند است و به طور صفر تا صد به معرفی ورق شیروانی شادولاین پرداختیم.
ورق شادولاین یکی از مهم ترین محصولات حوزه پوشش سقف فلزی است که از ورق گالوانیزه، ورق رنگی یا آلوزینک تولید می شود. این محصول با وزن کم، مقاومت مناسب در برابر زنگ زدگی، نصب سریع، ظاهر مدرن و طول عمر بالا، انتخاب مناسبی برای انواع ساختمان های مسکونی، صنعتی و تجاری محسوب می شود. انتخاب ضخامت مناسب، پوشش استاندارد و تولید کننده معتبر، تاثیر مستقیمی بر عملکرد و دوام این ورق خواهد داشت و می تواند هزینه های تعمیر و نگهداری ساختمان را در بلند مدت کاهش دهد.
