بسیاری از افراد در رابطه با سایز لوله داربست با سوالات مختلفی مواجه میشوند. نظیر اینکه لوله داربست چند اینچ است، سایز آن چیست و قطر آن چقدر است. قطر لوله داربست برابر است با 48.3 میلیمتر و سایز اسمی آن ۱/۲ ۱ اینچ است. به دلیل نزدیک بودن عدد 48.3 به 5، آن را رند کرده و در بازار با نام لوله 5 میشناسند. در مقالات قبل توضیح دادیم لوله داربست چیست و مشخصات فنی آن را بررسی کردیم. در ادامه با جزئيات بیشتر به سایز و قطر این لوله خواهیم پرداخت.
منظور از سایز لوله داربست چیست؟
وقتی صحبت از سایز لوله داربست میشود، منظور همان قطر خارجی آن است که برابر است با 48.3 میلیمتر. در حالت استاندارد سایز کلیه لولههای داربست برابر است با 48.3 میلیمتر. به دلیل نزدیک بودن این عدد به 5، آن را به بالا رند کرده و لوله داربست را با نام لوله 5 میشناسند.
| سایز (میلیمتر) | سایز (اینچ) | قطر نامی (DN) | نمره | ضخامت (میلیمتر) |
|---|---|---|---|---|
| 48.3 | 1 1/2 | DN 40 | 5 | 2، 2.5، 3 |
اما لوله داربست چند اینچ است؟ سایز این لوله برابر است با ۱/۲ ۱ اینچ. این مقدار، سایز اسمی لوله داربست است. در ادامه توضیحاتی درباره سایز اسمی ارائه میکنیم.
اندازه اسمی لوله داربست (NPS)
نکتهای که باید به آن توجه کنید این است که سایز لوله فلزی بر اساس اینچ، یک عدد قراردادی است که به آن اندازه اسمی لوله (Nominal Pipe Size) گفته میشود. اندازه اسمی لوله با اندازه واقعی آن متفاوت بوده و تنها عددی برای نشان دادن سایز استاندارد لوله در سیستم یکاهای بریتانیایی است.
اگر بخواهیم به طور دقیق محاسبه کنیم، 48.3 میلیمتر برابر است با 1.90 اینچ. این در حالی است که سایز لوله داربست بر اساس اینچ، با عدد قراردادی inch ۲/۱ ۱ بیان میشود. در اینجا 1/2 1 inch همان اندازه اسمی لوله داربست است.
قطر لوله داربست چقدر است؟
قطر لوله داربست در بازار آهن، عبارتی است که بهجای سایز به کار برده میشود.
در واقع میتوان گفت منظور از سایز و قطر لوله داربست، مقداری یکسان است.

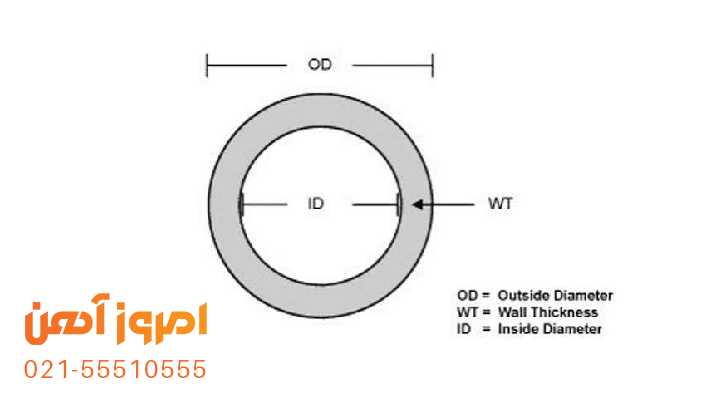

در کل، هر لوله دارای دو قطر است: قطر داخلی و خارجی. اما وقتی صحبت از قطر لوله میشود، منظور قطر خارجی آن است.
- قطر داخلی (ID) : قطر داخلی یا Internal Diameter در لوله داربست به ضخامت آن بستگی دارد و میتواند برابر با مقادیر 46.3، 45.3 و 45.8 میلیمتر باشد.
- قطر خارجی (OD): قطر خارجی یا Outside Diameter در لوله داربست برابر است با 48.3 میلیمتر.
اختلاف قطر خارجی و داخلی لوله داربست، برابر با ضخامت آن است. ضخامت لوله داربست متغیر بوده و در حالت استاندارد برابر با 2، 2.5 یا 3 میلیمتر میباشد.
قطر اسمی لوله داربست
DN یا قطر اسمی (Nominal Diameter) در لولههای داربست، عددی فرضی است که نشاندهنده قطر داخلی لوله داربست میباشد. بر اساس استاندارد EN ISO 6708 این عدد بر حسب میلیمتر مشخص میشود. عددی که بعد از DN نوشته میشود، نشاندهنده اندازه حدودی قطر داخلی لوله است. برای مثال 40DN نشاندهنده قطر نامی لوله داربست است. برای نشان دادن فرضی بودن این عدد، لازم است بیان کنیم که قطر واقعی لوله داربست برابر است با 48.3 میلیمتر.
اهمیت سایز لوله داربست
استاندارد بودن سایز لوله داربست از این جهت مهم است که تمامی لولهها قطر یکسان داشته باشند و به درستی روی یکدیگر قرار بگیرند. چنانچه سایز لولهها با اندازه استاندارد اختلاف داشته باشد، بست و اتصالات لوله داربست بهخوبی روی آنها چفت نمیشود. این موضوع استحکام سازه داربستی را کاهش داده و ایمنی آن را در معرض ریسک قرار میدهد.
اهمیت سایز لولههای داربستی را میتوان در موارد زیر خلاصه کرد:
- ظرفیت باربری
- استحکام سازه داربست
- سازگاری با اتصالات داربستی
استاندارد بودن ضخامت داربست نیز تاثیر جدی روی استحکام لولهها دارد؛ به خصوص لولههایی که در پایین سازه داربستی قرار میگیرند. استاندارد بودن ضخامت این لولههای فولادی باعث میشود لولههای داربست در برابر خمش و کمانش مقاومت مطلوبی داشته باشند.
مروری بر سایز و قطر لوله داربست
لوله داربست دارای اندازه اسمی 1/2 1 اینچ و قطر واقعی 48.3 میلیمتر است که در بازار آهن با نام لوله 5 شناخته میشود. در این مطلب توضیح دادیم لوله داربست چند اینچ است و قطر نامی و واقعی آن چند میلیمتر است. چنانچه در ارتباط با سایز لوله داربست سوالی دارید لطفا در بخش نظرات مطرح نمایید.
