استیفنریا سخت کننده (به انگلیسی: stiffener) یک المان سازه‌ای است که معمولاً از ورق یا پروفیل فولادی ساخته می‌شود و به هدف افزایش سختی موضعی یا سراسری به جان یا بخش‌های دیگر عضو فلزی مثل تیرآهن اضافه می‌گردد. به زبان ساده، استیفنر مثل یک تقویت‌کننده محلی عمل می‌کند: به عنوان مثال وقتی تیرآهنی در معرض باد قرار می‌گیرد، امکان دارد دچار کمانش و برش موضعی شود. برای حل این مشکل، با نصب استیفنر، از تغییر شکل ناخواسته جلوگیری می‌کنیم و ظرفیت برشی و خمشی المان را افزایش می‌دهیم.
نکات کلیدی در یک نگاه:
- انواع رایج: استیفنر عرضی (transverse stiffener) و استیفنر طولی (longitudinal stiffener).
- محل‌های معمول نصب: جان تیرورق، بال‌های کنسولی، اتصال گاست‌پلیت، پایه ستون و حتی در قالب‌بندی ستون‌های بتنی هنگام استفاده از قالب فلزی.
- اهداف اصلی: جلوگیری از کمانش، افزایش ظرفیت برشی/خمشی، جلوگیری از برش محلی و توزیع بهتر تنش‌ها.
- مصالح و پارامترها: معمولاً از ورق فولادی با گرید مناسب استفاده می‌شود؛ پارامترهای طراحی شامل ضخامت، ارتفاع/عرض استیفنر، فاصله بین استیفنرها و نوع جوش است.
- روش‌های اجرایی: جوش گوشه یا نفوذی، استفاده از روش‌های جوش قوسی با گاز محافظ یا الکترود دستی بسته به شرایط کارگاه و دسترسی.
انواع استیفنر و کاربرد هر کدام

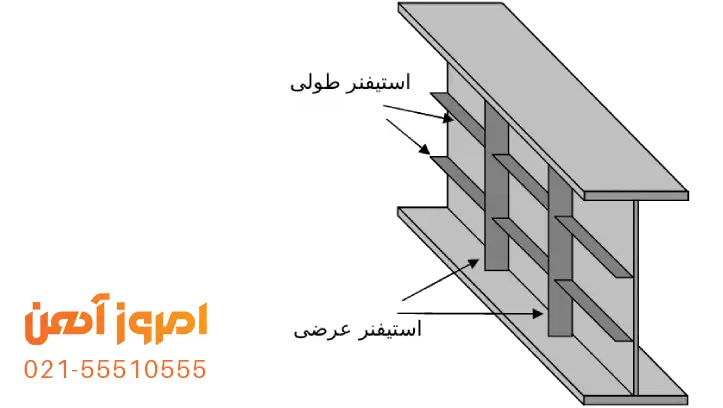

وقتی اسم استیفنر می‌آید، خیلی‌ها فقط یک ورق تقویتی وسط جان تیرورق تصور می‌کنند. اما واقعیت این است که «استیفنر» انواع مختلفی دارد و بسته به محل استفاده و نوع بارگذاری، نقش‌های متفاوتی بازی می‌کند. مهندسان معمولاً این قطعات را به دو گروه اصلی تقسیم می‌کنند: استیفنر عرضی و استیفنر طولی.
استیفنر عرضی (Transverse Stiffener)
در تصویر قسمت قبلی، محل جوش استیفنر عرضی مشخص شده است.
- کاربرد اصلی: کنترل برش موضعی و جلوگیری از کمانش جان در نقاطی که بار متمرکز وارد می‌شود.
- محل نصب: معمولاً در جان تیرورق، اطراف تکیه‌گاه‌ها یا زیر بارهای سنگین.
- مزیت: پخش کردن بار روی سطح بزرگ‌تر و جلوگیری از تغییرشکل ناگهانی.
- نمونه اجرایی: در تیرورق پل‌های کوچک روستایی، استیفنر عرضی کمک می‌کند جان نازک تیر زیر بار کامیون‌ها کمانه نکند.
استیفنر طولی (Longitudinal Stiffener)
این نوع کمتر دیده می‌شود، اما در سازه‌های بزرگ‌تر خیلی مهم است. استیفنر طولی معمولاً به صورت افقی روی جان جوش می‌شود.
- کاربرد اصلی: بالا بردن ظرفیت خمشی و جلوگیری از کمانش در دهانه‌های بلند.
- محل نصب: در جان تیرهای با ارتفاع زیاد یا در دیوارهای فلزی بزرگ.
- مزیت: کمک می‌کند جان تیر مثل یک «شبکه» سخت عمل کند و زیر بارهای یکنواخت پایدار بماند.
- نمونه اجرایی: در مخازن فلزی یا دیواره‌های بلند، برای اینکه ورق‌های جان حالت موجی پیدا نکنند، از استیفنر طولی استفاده می‌کنند.
تفاوت این دو نوع در یک نگاه
| ویژگی | استیفنر عرضی | استیفنر طولی |
|---|---|---|
| جهت نصب | عمود بر طول تیر | موازی با طول تیر |
| هدف اصلی | افزایش مقاومت برشی | افزایش مقاومت خمشی و پایداری جان |
| محل رایج | اطراف تکیه‌گاه‌ها، زیر بارهای متمرکز | تیرهای بلند، دیواره‌ها، مخازن |
| ظاهر | ورق عمودی با عرض محدود | ورق یا پروفیل افقی ممتد |
نکته‌ی کاربردی و مهم: خیلی وقت‌ها پیمانکاران فقط استیفنر عرضی اجرا می‌کنند چون اجرای طولی سخت‌تر است. اما در پروژه‌هایی که جان تیر بلند و نازک است، حذف استیفنر طولی می‌تواند باعث موج‌دار شدن ورق و حتی شکست سازه شود.
مشخصات فنی و نحوه انتخاب ابعاد استیفنر
در نگاه اول ممکن است استیفنر فقط یک ورق ساده به‌نظر برسد، اما وقتی پای طراحی و اجرا وسط بیاید، جزئیات فنی آن اهمیت زیادی پیدا می‌کند. انتخاب درست ضخامت، ارتفاع، فاصله و نوع جوش استیفنر باعث می‌شود این قطعه واقعاً نقش «سخت‌کننده» را ایفا کند، نه اینکه فقط ظاهر کار را پر کند.
پارامترهای کلیدی در انتخاب استیفنر
- ضخامت ورق
معمولاً نزدیک به ضخامت جان تیر یا کمی بیشتر در نظر گرفته می‌شود. اگر ضخامت خیلی کم باشد، خود استیفنر تاب برمی‌دارد؛ اگر خیلی زیاد باشد، باعث افزایش وزن و هزینه‌ی غیرضروری خواهد شد. وزن تیرآهن را از لینک قرار داده شده بررسی کنید.
- ارتفاع یا طول استیفنر
برای استیفنر عرضی، ارتفاع باید تقریباً معادل ارتفاع جان تیر باشد تا سختی کافی ایجاد کند. در استیفنر طولی، ارتفاع ورق کمتر است ولی باید پیوستگی در طول جان ایجاد کند. - فاصله بین استیفنرها
فاصله بر اساس بار وارد بر تیر و ضوابط استاندارد مهندسی (و نظر مهندس متخصص) مشخص می‌شود. در ضمن، هرچه بار متمرکز بیشتر یا جان نازک‌تر باشد، فاصله بین استیفنرها کمتر انتخاب می‌شود.
- روش اتصال
جوشکاری گوشه (Fillet Weld) رایج‌ترین روش است اما در پروژه‌های حساس‌تر، از جوش نفوذی کامل استفاده می‌شود. انتخاب نوع جوش به ضخامت ورق، دسترسی کارگاه و شرایط بارگذاری بستگی دارد.
- جنس فولاد
استیفنر باید از همان گرید فولادی باشد که تیر یا عضو اصلی ساخته شده است (مثل St37 یا St52). استفاده از فولاد ضعیف‌تر می‌تواند گلوگاه جدیدی در سازه ایجاد کند.
جدول نمونه‌ی پیشنهادی ابعاد استیفنر
اعداد زیر صرفاً جهت درک موضوع هستند و در پروژه‌های واقعی باید طبق آیین‌نامه و محاسبات مهندسی انتخاب شوند.
| ارتفاع جان تیر (mm) | ضخامت جان (mm) | ضخامت پیشنهادی استیفنر (mm) | فاصله تقریبی بین استیفنر عرضی (m) |
|---|---|---|---|
| 600 | 8 | 8–10 | 1.5–2 |
| 1000 | 10 | 10–12 | 1–1.5 |
| 1500 | 12 | 12–14 | 0.8–1.2 |
در کارگاه‌ها گاهی به‌دلیل صرفه‌جویی اقتصادی، ضخامت استیفنر کمتر از مقدار محاسبه‌شده انتخاب می‌شود. این کار شاید در کوتاه‌مدت هزینه‌ها را پایین بیاورد، اما در بلندمدت خطر تغییرشکل جان و ترک در جوش‌ها را به‌همراه دارد.
معایب و ملاحظات استفاده از استیفنر
همان‌طور که استیفنر ظرفیت جان تیر یا دیوار فلزی را بالا می‌برد، نباید فراموش کنیم که خودش هم می‌تواند دردسرساز شود. بسیاری ممکن است فکر کنند “هرچه تعداد استیفنر بیشتر، بهتر”؛ اما در عمل همیشه این‌طور نیست. اگر بیش‌ازحد یا بدون محاسبه استفاده شود، به‌جای افزایش ایمنی، هزینه و مشکلات اجرایی به سازه تحمیل می‌کند. بنابراین، همیشه طراحی دقیق و اجرای درست شرط لازم است.
در ادامه به مهم‌ترین معایب و ملاحظات استفاده از استیفنر می‌پردازیم:
1. افزایش وزن و هزینه
- اضافه کردن ورق یا پروفیل به‌معنای مصرف بیشتر فولاد است.
- در پروژه‌هایی که تعداد تیرورق‌ها زیاد است، این مسئله به‌طور مستقیم هزینه‌ی کل سازه را بالا می‌برد.
- وزن اضافه می‌تواند بار مرده‌ی سازه را هم افزایش دهد، که خودش یک محدودیت طراحی به‌حساب می‌آید.
2. مشکلات اجرایی
- نصب استیفنر نیاز به برش دقیق و جوشکاری دارد. اگر کارگاه از نیروی متخصص استفاده نکند، جوش‌ها می‌توانند به‌عنوان یک نقطه‌ی ضعف جدید عمل کنند.
- در تیرهایی با جان بلند، دسترسی به محل جوش سخت است و ممکن است کیفیت جوش افت کند.
3. احتمال خوردگی و نگهداری سخت‌تر
وجود گوشه‌ها و لبه‌های جوش باعث می‌شود رنگ یا پوشش ضدزنگ به‌خوبی نفوذ نکند. همین موضوع می‌تواند محل تجمع رطوبت و آغاز خوردگی باشد. همچنین در سازه‌های صنعتی یا محیط‌های مرطوب، نگهداری از استیفنرها هزینه‌بر و زمان‌گیر خواهد بود.
4. سایر مشکلات
گاهی اوقات وجود استیفنر باعث می‌شود بخش خاصی از جان خیلی سخت‌تر از بقیه‌ی عضو عمل کند. این عدم یکنواختی در سختی می‌تواند توزیع تنش را به‌هم بزند.
اگر استیفنر به‌درستی طراحی و نصب نشود، به‌جای اینکه بار را پخش کند، باعث تمرکز تنش در محل جوش می‌شود. این تمرکز تنش می‌تواند ترک‌های ریز ایجاد کند که در بلندمدت خطر شکست موضعی را بالا می‌برد.
سوالات متداول
1- استیفنر چیست و چرا در سازه استفاده می‌شود؟
استیفنر یا سخت‌کننده یک ورق یا پروفیل فولادی است که برای تقویت جان تیر یا دیواره‌های فلزی به کار می‌رود. مهم‌ترین دلیل استفاده از آن جلوگیری از کمانش محلی و افزایش ظرفیت برشی و خمشی عضو است.
2- تفاوت استیفنر عرضی و طولی در چیست؟
- استیفنر عرضی به‌صورت عمودی روی جان نصب می‌شود و بیشتر برای کنترل برش و جلوگیری از کمانش موضعی در نقاط بارگذاری یا نزدیک تکیه‌گاه‌ها کاربرد دارد.
- استیفنر طولی موازی با تیر نصب می‌شود و هدفش جلوگیری از موج‌دار شدن جان در دهانه‌های بلند و افزایش ظرفیت خمشی است.
3- ضخامت استیفنر باید چقدر باشد؟
انتخاب ضخامت استیفنر با نظر مهندس متخصص انجام می‌شود.
4- آیا خرید و نصب استیفنر روی تیرآهن ضروری است؟
خیر. در تیرهای سبک یا تیرهایی با جان ضخیم، ممکن است نیازی به استیفنر نباشد. استفاده از آن تنها زمانی توجیه دارد که محاسبات نشان دهد جان تیر احتمال کمانش یا تغییرشکل دارد.
5- استیفنر در کدام سازه‌ها بیشتر دیده می‌شود؟ (بیشترین کابرد استیفنر)
بیشترین استفاده از این محصول در ساخت پل‌ها، سوله‌ها، مخازن و دیواره‌های فلزی و قالب بندی ستون‌های بتنی فلزی است.
